    Hidromassagem

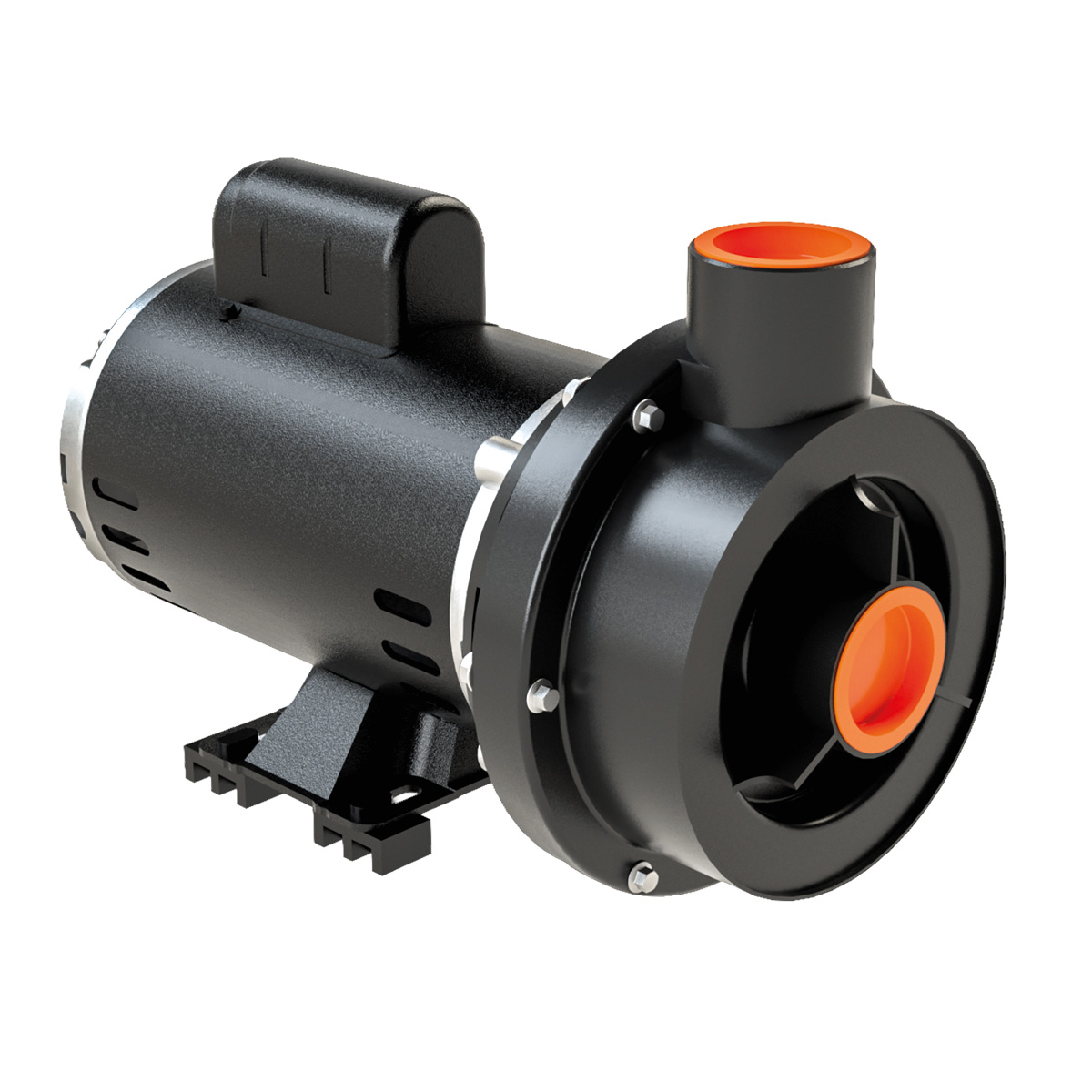

    CHS-17

    Bomba Centrífuga para Hidromassagem

    Indicada para hidromassagem e circulação de líquidos compatíveis, como água e produtos químicos adequados às suas matérias-primas.

    Garante o funcionamento eficiente dos jatos e a manutenção da qualidade da água em banheiras, spas e sistemas residenciais, sendo ideal para casas, apartamentos e condomínios.

    É a escolha certa para quem busca uma solução prática, silenciosa e confiável, com operação contínua, desempenho constante e durabilidade.

    aplicações: Predial Residencial

    Características técnicas

    • Carcaça em ABS e intermediária (interna e externa) em ABS reforçado com fibra de vidro. Termoplásticos de engenharia, garantindo resistência e durabilidade em aplicações hidráulicas.
      O rotor é do tipo fechado, injetado em Noryl® reforçado com fibra de vidro, com ressalto na parte posterior e roscado diretamente na ponta do eixo.
    • A vedação do eixo é realizada por selo mecânico Ø 3/4”, tipo 16, conjunto de precisão construído com borracha nitrílica, mola de aço inox e faces de vedação em grafite e cerâmica que, em conjunto com o rotor, impedem totalmente o contato do líquido com as partes metálicas.
    • Pode operar com água, óleos minerais, vegetais e animais, além de ácidos compatíveis com as matérias-primas empregadas na fabricação. Sob consulta, pode ser fornecido selo especial compatível com líquidos mais agressivos.
    • O motor elétrico atende à norma Nema MG1-18.326 a MG1-18.341, específica para aplicações do tipo “Jet Pump”, possui 2 polos, rotação de 3.500 rpm, operação em 50/60 Hz até 1,0 cv e em 60 Hz nas potências acima, grau de proteção IP21, isolamento Classe F e está disponível em tensões monofásicas de 110–127/220–254 V e trifásicas de 220–380 V.

    Opcionais Disponíveis:

    • Selo mecânico: em Viton
    • Selo mecânico: Carbeto de silício
    • 50Hz nas potencias acima de 1,0cv
    • Outras tensões
    • Isolamento classe H
    • Eixo em aço inox
    • Bombas mancalizadas

    Benefícios

    • Instalação simples e prática, com bocais sem rosca e uniões que facilitam a montagem, reduzindo tempo e esforço.
    • Operação contínua e confiável, com rotor fechado e carcaça em termoplástico de engenharia, garantindo resistência química e mecânica.
    • Manutenção simplificada, com fácil acesso ao selo mecânico e peças de reposição disponíveis, reduzindo custos e tempo de serviço.
    • Segurança e proteção do motor contra sobrecarga, assegurando maior confiabilidade na operação.
    • Materiais leves e duráveis, que facilitam o transporte e o manuseio sem comprometer a robustez do conjunto.

    Diferenciais

    • Selo mecânico de alta precisão Ø 3/4”, com borracha nitrílica, mola em aço inox e faces em grafite e cerâmica, impedindo o contato do líquido com as partes metálicas.
    • Motor conforme normas NEMA, garantindo desempenho hidráulico estável e confiável.
    • Conjunto monobloco com alta resistência química, assegurando robustez e durabilidade mesmo em operação contínua com produtos químicos em sistemas de hidromassagem.

    Tabela de seleção

    Modelo
    Pot.
    (cv)
    		 Tubulação
    Diâmetro
    rotor (mm)
    AMT
    máx.
    (mca)
    		 Altura Manométrica Total em metros de Coluna de Água (mca)
    Sucção
    (bsp)
    Elevação
    (bsp)
    		 2 4 6 8 10 12 14 16 18 20
    Monofásico Trifásico Vazão (m³/h)
    110-127/220-254V 220V/380V
    CHS-17
    —
    		 1/4
    50 mm
    Soldável
    		 92 11 12,9 11 8,6 5,7 2
    1/3 96 13 13 11,4 9,6 7,4 4,7 0,7
    CHS-17
    		 1/2 100 15 13,7 12 10,1 7,9 5,2 1,7
    3/4 100 17 17,3 16,1 14,5 12,2 7,3 1
    1 107 20 19,2 17,3 14,8 11,2 6,4 2,4
    1 ½ 114 22 21,1 20,8 19,5 17,8 15,5 10,9 2,2
    2 117 22 21,9 21,5 20,3 17,2 13,8 7,9

    IMPORTANTE: Não utilizar as bombas em alturas inferiores àquelas limitadas pela linha demarcativa, sob o risco de sobrecarga no motor elétrico, ocasionando a perda da GARANTIA.

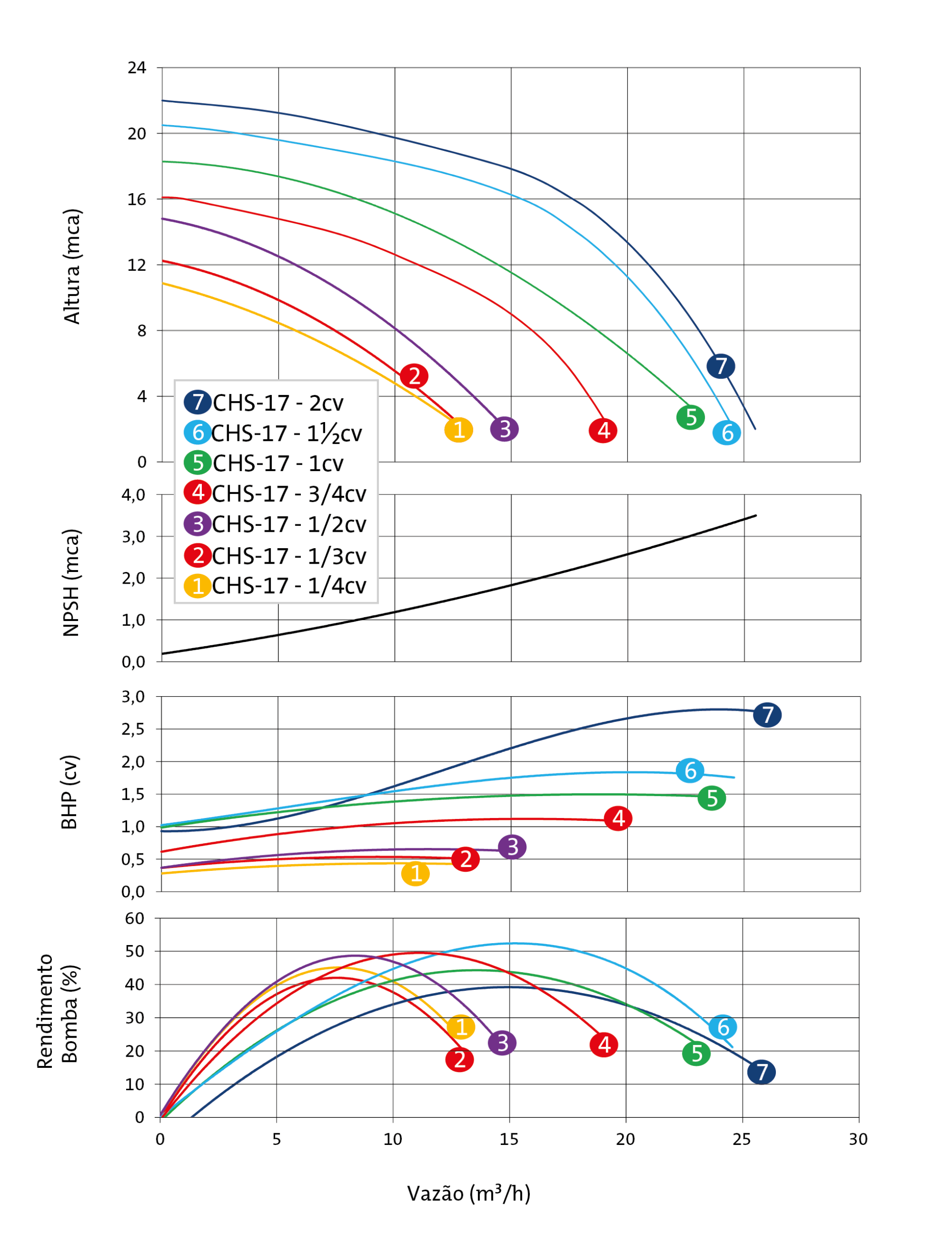

    Curvas

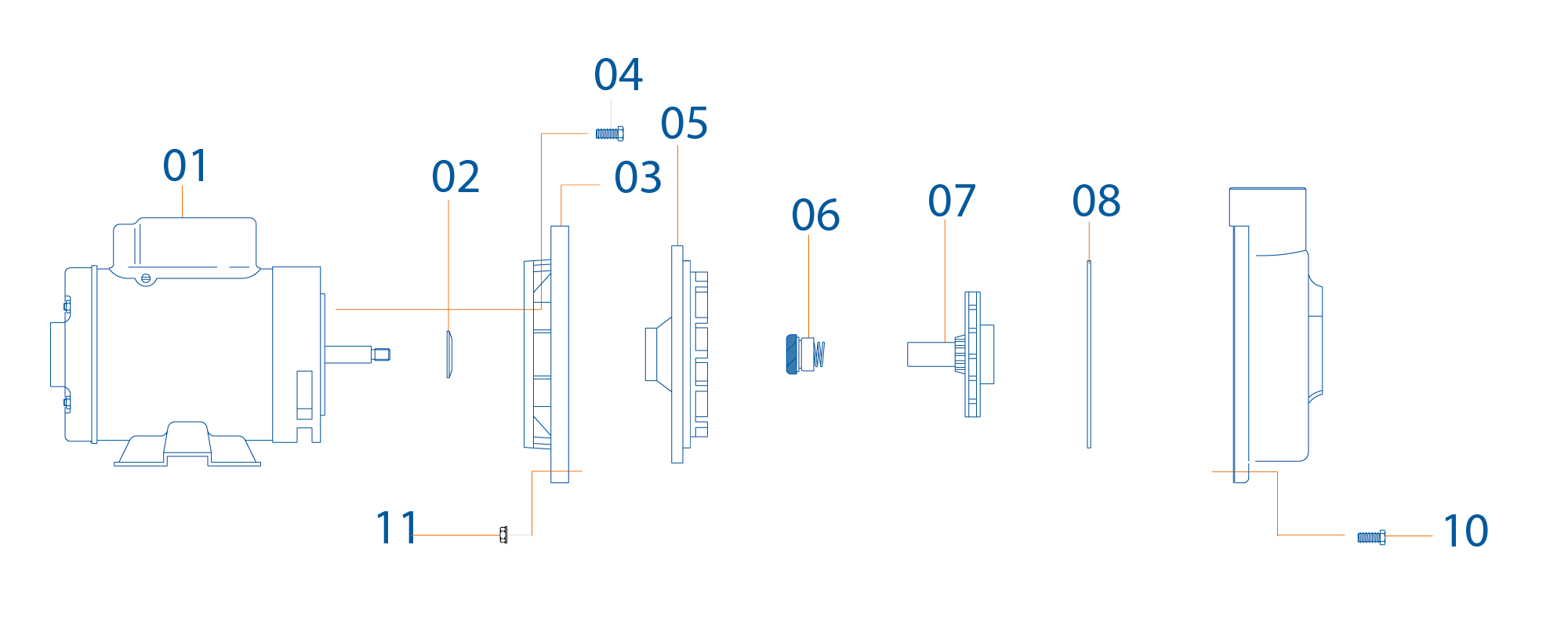

    Componentes CHS-17

    Componentes

    Componentes – Descrição
    1 Motor elétrico
    2 Defletor
    3
    Intermediária externa
    4
    Parafuso sextavado
    5
    Intermediária interna
    6 Selo mecânico
    7 Rotor
    8 O`ring
    9 Carcaça
    10
    Parafuso sextavado
    11
    Porca sextavada

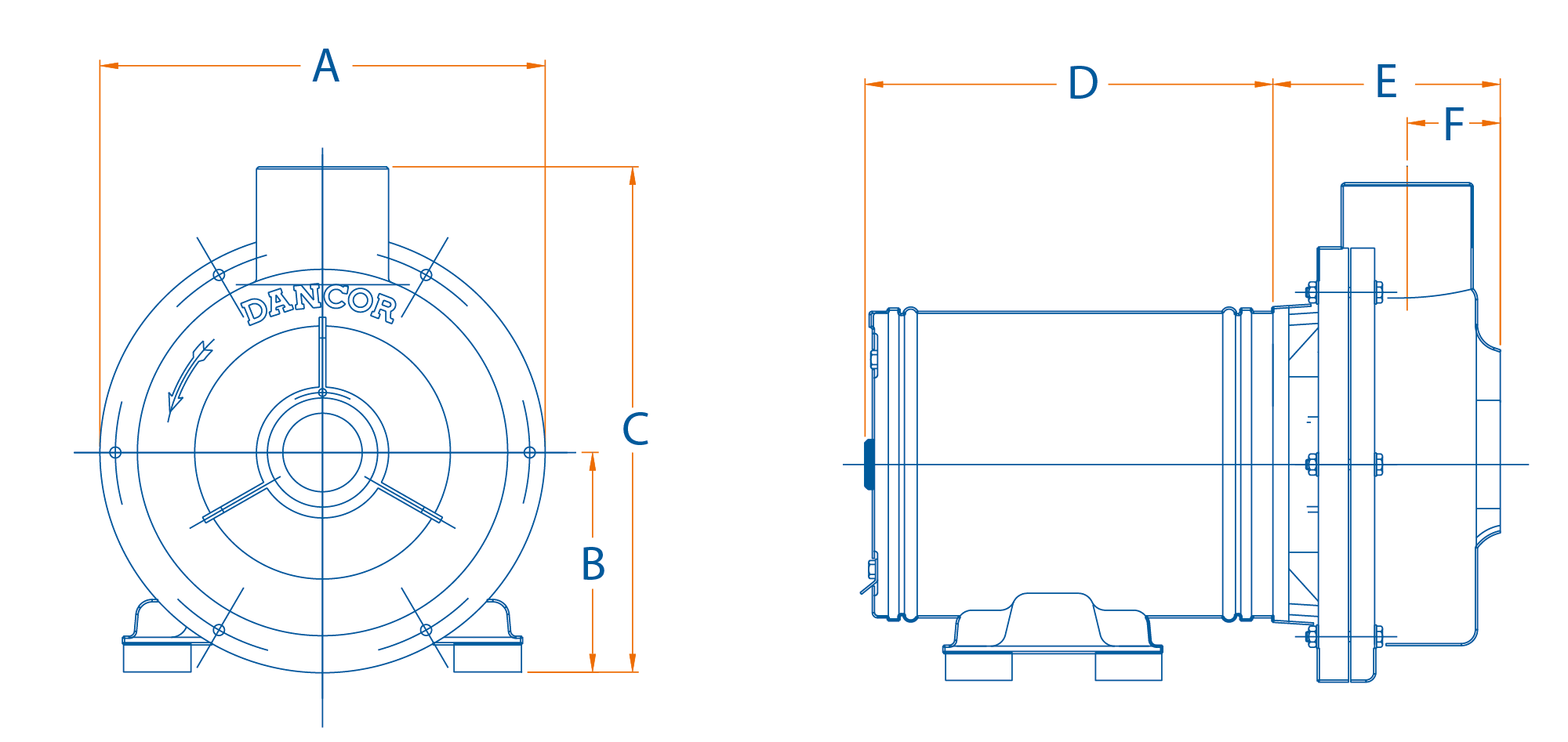

    Dimensionais

    Dimensionais CHS-17

    MODELO
    cv
    		 Tubulação
    A
    B
    C
    D
    E
    F
    Suc./ Elev. (bsp)
    CHS-17 M
    		 1/4
    50 mm Soldável
    202
    103
    234
    		 185
    106
    44
    1/3 195
    1/2 200
    3/4 233
    1 263
    1 ½ 263
    2 270
    CHS-17 T
    		 0,5 213
    0,75 233
    1 233
    1,5 263
    2 270

    Downloads

    Catálogo CHS-17

    Baixar Catálogo

    Manual CHS-17

    Baixar Manual
