Bomba PF-17 Plastik Dancor | Resistência e Alta Durabilidade

Autoescorvantes

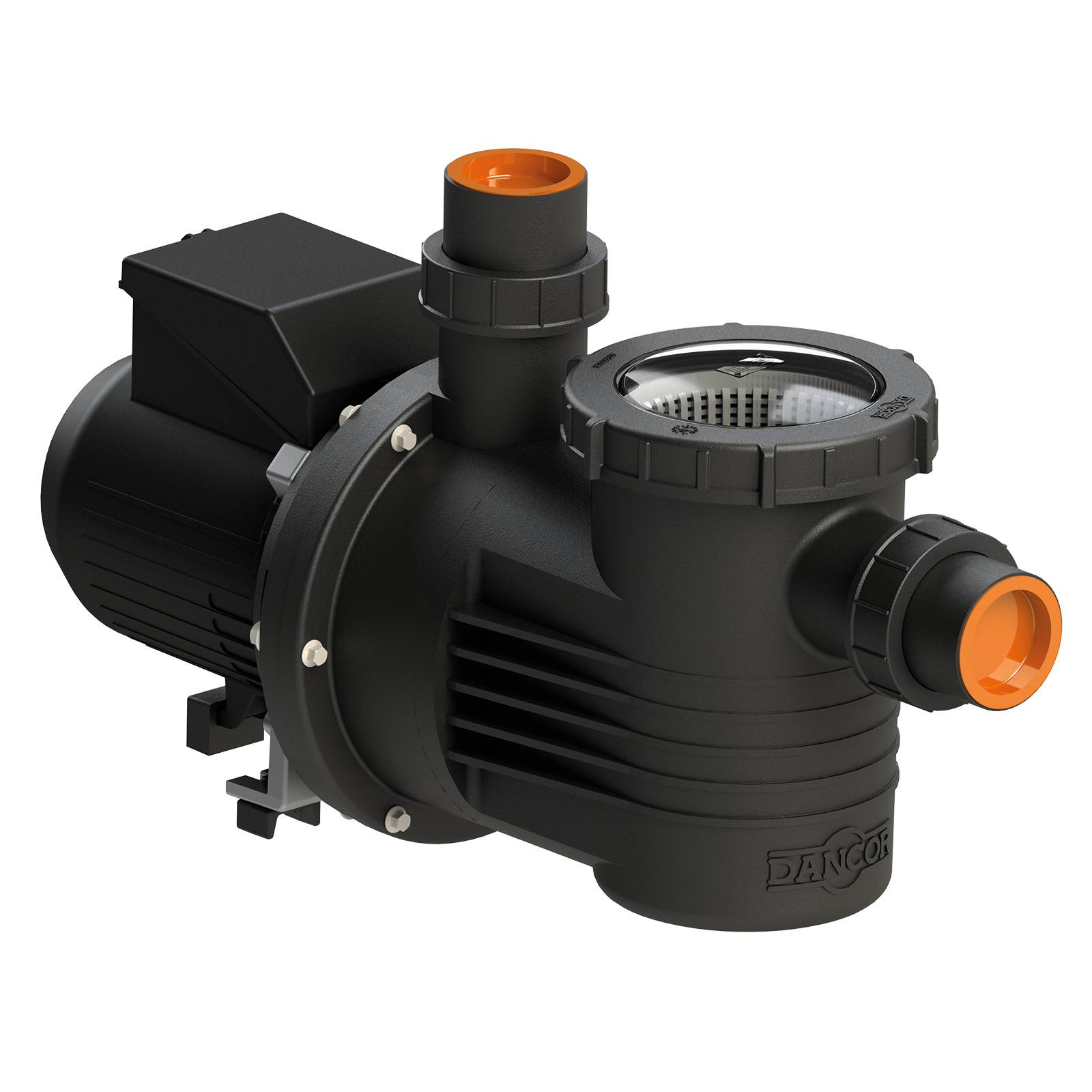

PF-17 Plastik

Centrífuga Autoescorvante com Pré-Filtro

As bombas PF-17 Plastik são utilizadas na circulação da água de piscinas, conduzindo o fluxo pelo sistema de filtragem e garantindo a qualidade da água.

Indicadas para residências, condomínios, clubes, academias, chácaras e parques aquáticos, também podem operar em conjunto com sistemas de aquecimento ou tratamento da água.

Além das piscinas, podem ser empregadas em sistemas prediais e residenciais que demandam movimentação contínua de água limpa, bem como em aplicações agrícolas e industriais leves, como avicultura, aquicultura, tanques e processos de pré-filtragem.

aplicações:

Características técnicas

Carcaça em ABS e intermediária (interna e externa) em ABS reforçado com fibra de vidro. Termoplásticos de engenharia, garantindo resistência e durabilidade em aplicações hidráulicas.
A vedação do eixo é realizada por selo mecânico Ø 3/4″, tipo 16, conjunto de precisão construído com borracha nitrílica, mola de aço inox e faces de vedação em grafite e cerâmica, impedindo totalmente o contato do líquido com as partes metálicas.
O rotor é do tipo fechado, injetado em Noryl reforçado com fibra de vidro, com ressalto na parte posterior e roscado diretamente na ponta do eixo.
O motor elétrico segue a norma Nema MG1-18.326 a MG1-18.341 “Jet Pump”, possui 2 pólos com rotação de 3.500 rpm em 50/60 Hz, grau de proteção IP21 e isolamento Classe F. Tensões disponíveis monofásicas 127 V e 220 V.

Opcionais Disponíveis:

Selo mecânico: em Viton
Selo mecânico: Carbeto de silício
Motor elétrico disponível em 50 Hz para motores de tensão única
Isolamento classe H
Eixo em aço inox
Pode ser fornecida em versões mancalizadas, conforme necessidade específica de aplicação

Benefícios

Instalação simples e rápida, com uniões que facilitam a montagem e reduzem o tempo de instalação.
Alta resistência à corrosão, graças à carcaça em termoplástico de engenharia, ideal para ambientes úmidos e uso com produtos químicos.
Operação contínua e confiável, garantindo movimentação constante da água em diferentes aplicações.
Facilidade de manutenção e menor custo operacional, com motor rebobinável e peças de reposição disponíveis.

Diferenciais

Construção em termoplástico de engenharia reforçado, que combina leveza, resistência química e alta durabilidade.
Design compacto, ideal para ambientes com uso constante de produtos químicos.

Tabela de seleção

Monofásico 127V ou 220V	Pot. (cv)	Sucção	Elevação	Diâmetro rotor (mm)	AMT máx. (mca)	Altura Manométrica Total em metros de coluna de água (mca) – Não estão incluídas as perdas por atrito
						2	4	6	8	10	12
						Vazão (m³/h)
PF-17 Plastik	1/4	50mm Soldável		92	11	12	10,3	8,2	5,6	1,8
	1/3			96	13		11,4	9,7	7,7	5,2	1,8
	1/2			100	15		11,7	10,3	8,5	6,3	3,8

IMPORTANTE: Não utilizar as bombas em alturas inferiores àquelas limitadas pela linha demarcativa, sob o risco de sobrecarga no motor elétrico, ocasionando a perda da GARANTIA.

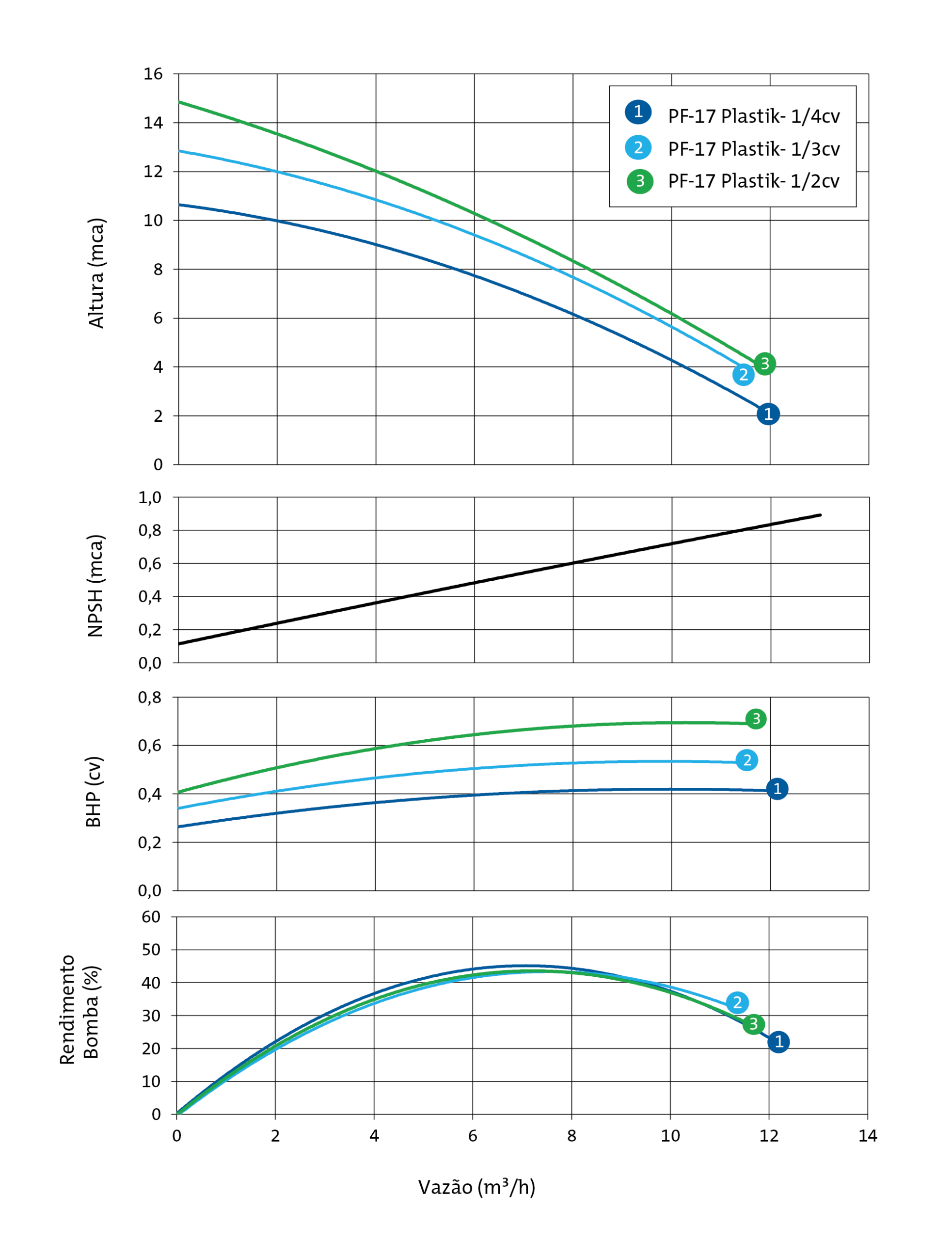

Curvas

Série PF-17 Plastik - Curvas

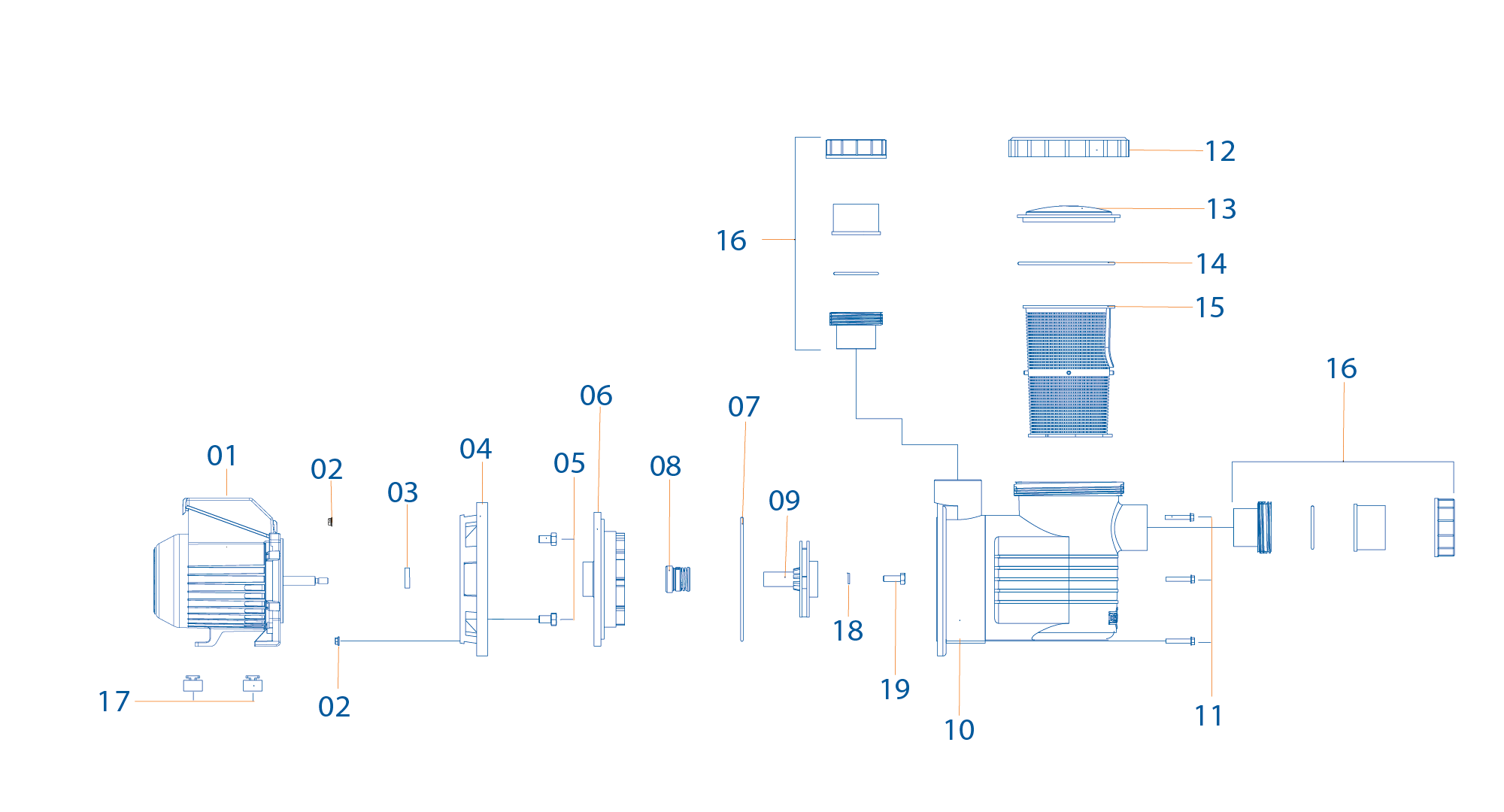

Componentes

Série PF-17 Plastik - Componentes

Componentes – Descrição
1	Motor elétrico
2	Porca sextavada com flange
3	Defletor
4	Intermediária externa
5	Parafuso sextavado
6	Intermediária interna
7	O`ring
8	Selo mecânico
9	Rotor
10	Carcaça com pré-filtro
11	Parafuso sextavado
12	Porca do pré-filtro
13	Visor pré-filtro
14	O`ring
15	Cesto pré-filtro
16	União soldável Fêmea/Macho
17	Base do motor com engate

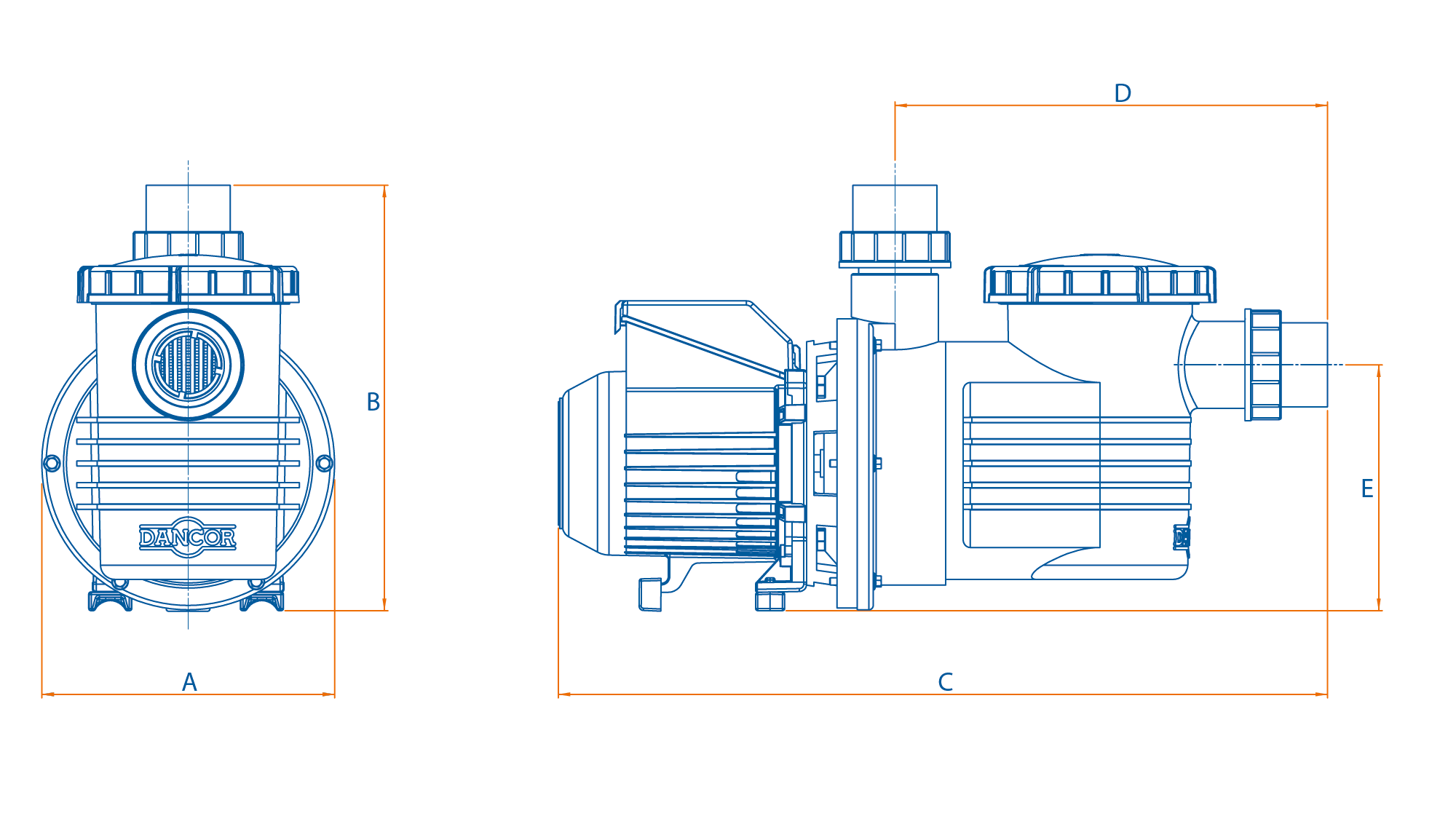

Dimensionais

Série PF-17 Plastik - Dimensionais

MODELO	cv	Tubulação	A	B	C	D	E
		Suc./Elev. Para tubos soldáveis
PF-17 PLASTIK	1/4	50mm Soldável	202	294	531	298,5	170
	1/3
	1/2

aplicações:

Características técnicas

Opcionais Disponíveis:

Benefícios

Diferenciais

Tabela de seleção

Curvas

Componentes

Dimensionais

Downloads

Catálogo PF-17 Plastik

Manual PF-17 Plastik
