Bomba Dancor PF-22 | Alta Vazão para Piscinas até 260mil Litros

Autoescorvantes

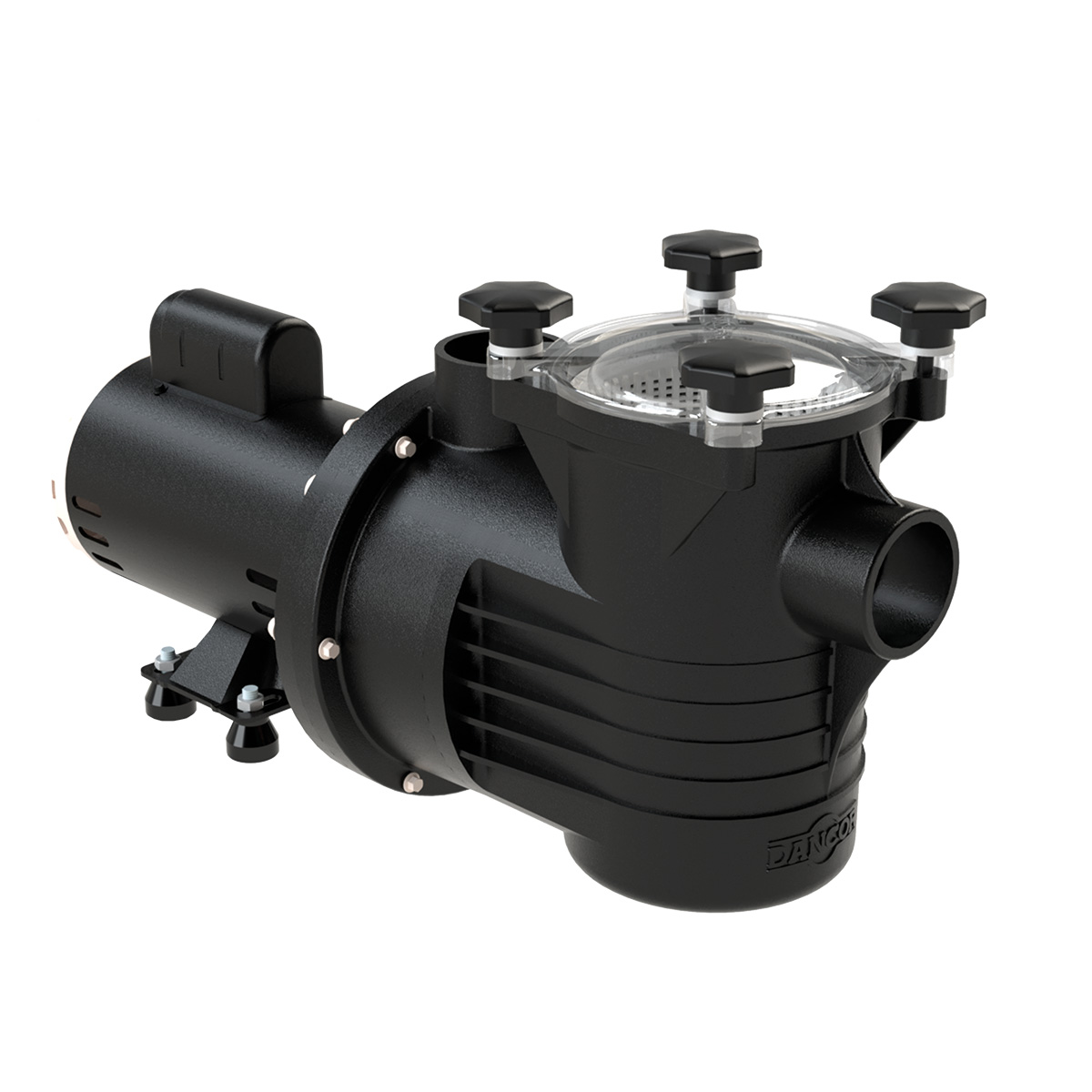

PF-22

Centrífuga Autoescorvante com Pré-Filtro

As bombas PF-22 são utilizadas na circulação da água de piscinas, promovendo a remoção de impurezas e garantindo água limpa e cristalina por meio dos filtros da linha DFR.

Indicadas para sistemas de filtragem em baterias, atendem piscinas com volumes entre 147.000 e 260.000 litros, conforme o prazo de recirculação estabelecido pela NBR 10.339.

Além das piscinas, podem ser utilizadas em sistemas prediais e residenciais que demandam movimentação contínua de água limpa, bem como em aplicações agrícolas e industriais leves, como avicultura, aquicultura, tanques e processos de pré-filtragem.

aplicações:

Características técnicas

Rotor do tipo fechado, injetado em Noryl reforçado com fibra de vidro, com ressalto na parte posterior e roscado diretamente na ponta do eixo, garantindo desempenho estável.
Carcaça em ABS e intermediária (interna e externa) em ABS reforçado com fibra de vidro. Termoplásticos de engenharia, garantindo resistência e durabilidade em aplicações hidráulicas.
Vedação do eixo feita por selo mecânico Ø 3/4”, tipo 16, com borracha nitrílica, mola em aço inox e faces de vedação em grafite e cerâmica, impedindo totalmente o contato do líquido com as partes metálicas.

Opcionais Disponíveis:

Selo mecânico: em Viton
Selo mecânico: Carbeto de silício
Motor elétrico
50Hz
Outras tensões
Isolamento classe H
Eixo em aço inox
Bombas mancalizadas

Benefícios

Versatilidade de uso, atendendo piscinas, sistemas prediais e aplicações agrícolas ou industriais leves.
Resistência química, compatível com líquidos limpos que contenham produtos químicos comuns, evitando desgaste precoce.
Fácil manutenção e menor custo operacional, com motor rebobinável e componentes de reposição disponíveis.
Operação contínua e confiável, garantindo movimentação constante da água, mesmo em sistemas maiores.

Diferenciais

Robustez, confiabilidade e versatilidade, garantindo desempenho contínuo e eficiente.
Projeto durável e de fácil manutenção, proporcionando operação confiável em diferentes contextos.
Segurança, eficiência e longa vida útil, ideal para piscinas, sistemas prediais e aplicações agrícolas ou industriais leves.

Tabela de seleção

Monofásico 110-127V/220-254V	Trifásico 220V / 380V	Pot. (cv)	Sucção	Elevação	Diâmetro rotor (mm)	AMT máx. (mca)	Altura Manométrica Total em metros de Coluna de Água (mca) Não estão incluídas as perdas por atrito
							10	12	14	16	18	20	22
							Vazão (m³/h)
PF-22	PF-22	1 ½	60mm Soldável		121	20	21,9	19	16	12,6	8,2
		2				22		26,4	22,7	18,9	14,7	9,5
		3				23		33	31,8	27,9	23,3	17,4	8,3

IMPORTANTE: Não utilizar as bombas em alturas inferiores àquelas limitadas pela linha demarcativa, sob o risco de sobrecarga no motor elétrico, ocasionando a perda da GARANTIA.

Curvas

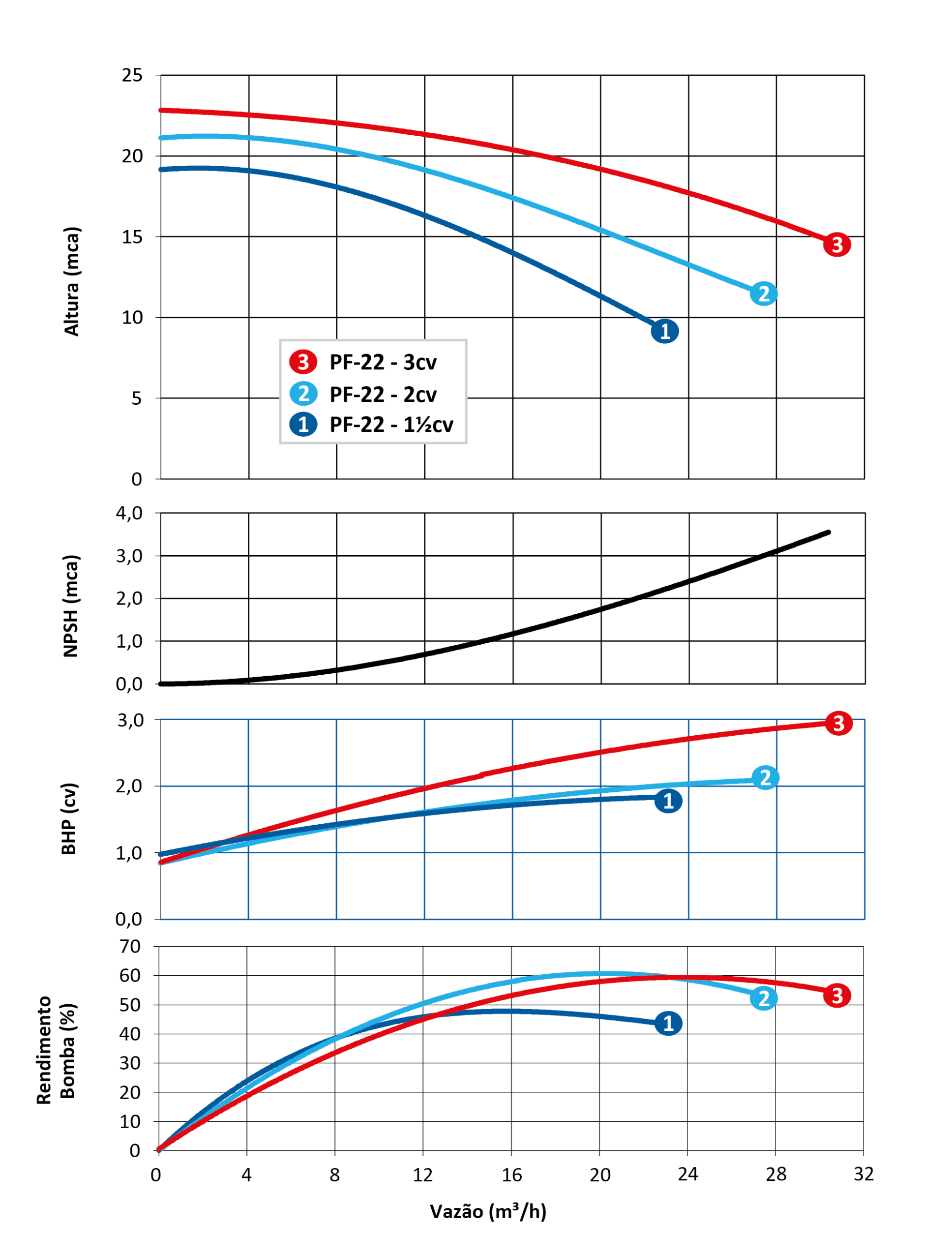

Curvas PF-22

Componentes

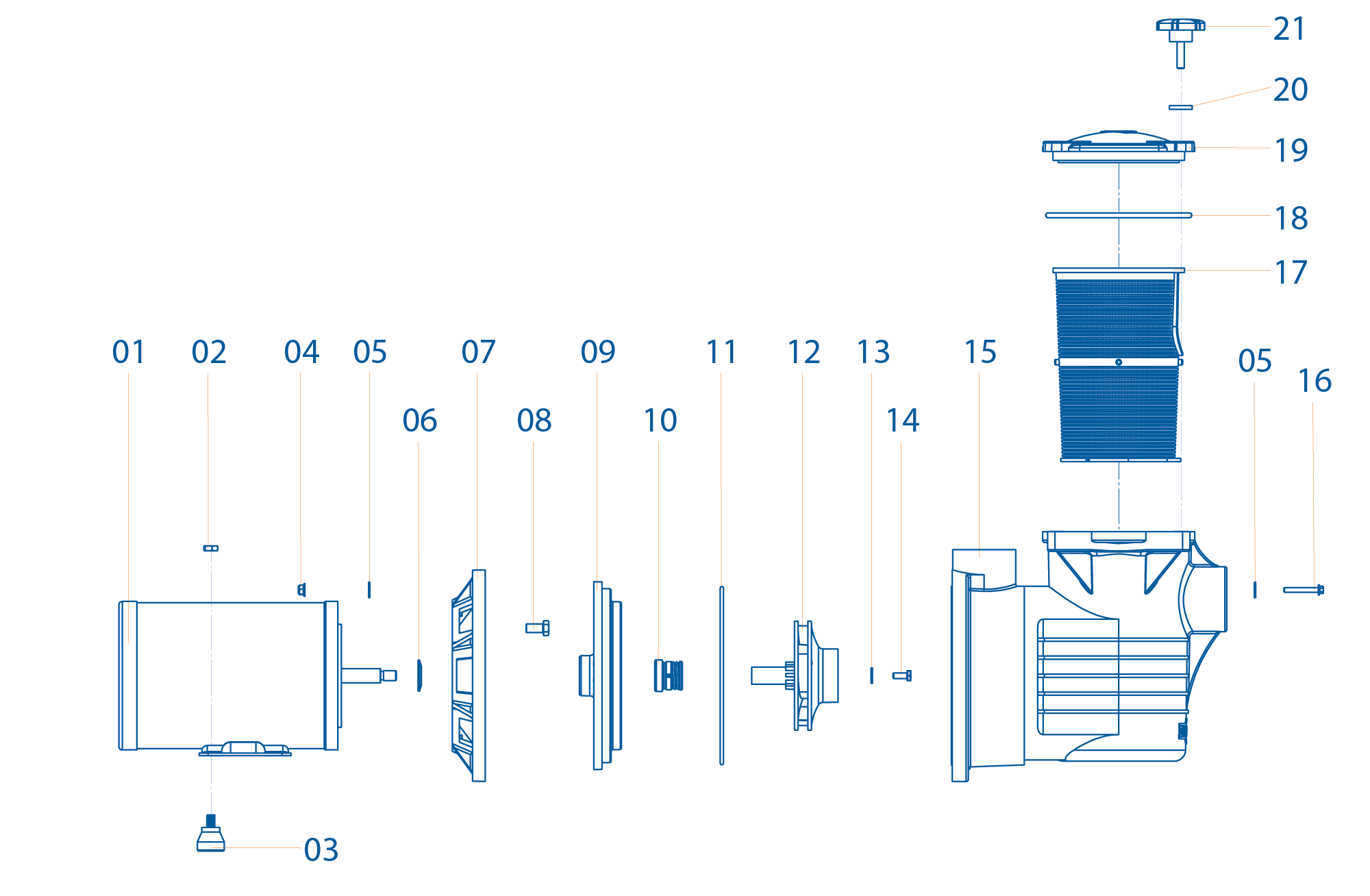

Componentes PF-22

Item	Componentes – Descrição
1	Motor elétrico
2	Porca sextavada
3	Amortecedor de vibração com parafuso
4	Porca sextavada
5	Arruela lisa
6	Defletor
7	Intermediária externa
8	Parafuso sextavado
9	Intermediária externa
10	Selo mecânico
11	O´ring
12	Rotor
13	Arruela lisa
14	Parafuso sextavado
15	Carcaça
16	Parafuso sextavado
17	Cesto do pré-filtro
18	O´ring
19	Visor do pré-filtro
20	Arruela lisa
21	Manopla de fixação

Dimensionais

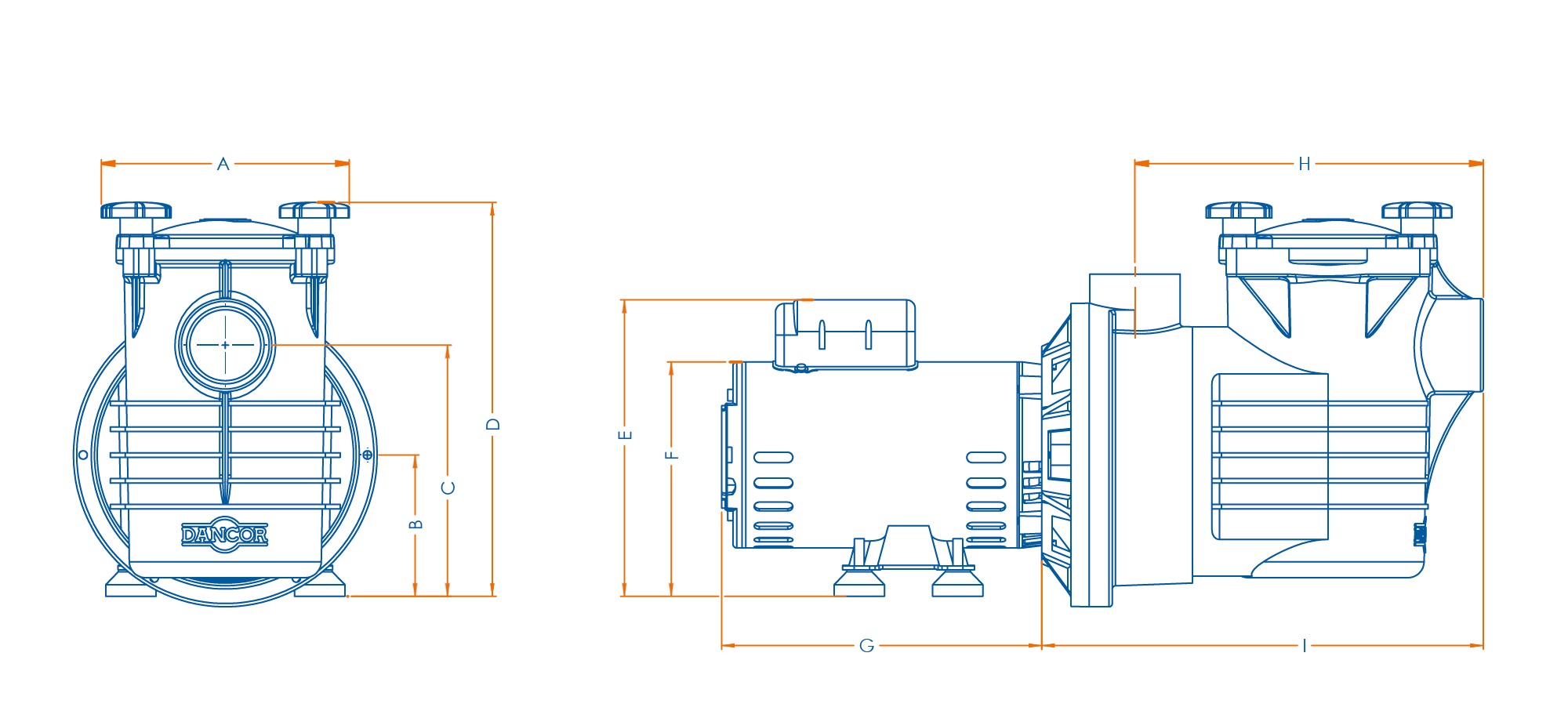

Dimensional PF-22

MODELO	cv	Tubulação	A	B	C	D	E	F	G	H	I
		Suc./Elev. Para tubos soldáveis
PF-22 M	1 ½	60mm Soldável	192	109	194	305	264		248	270	342
	2						293		268
	3						302		298
PF-22 T	1,5						264	185	258
	2						263		268
	3						293	192	289
