    Booster

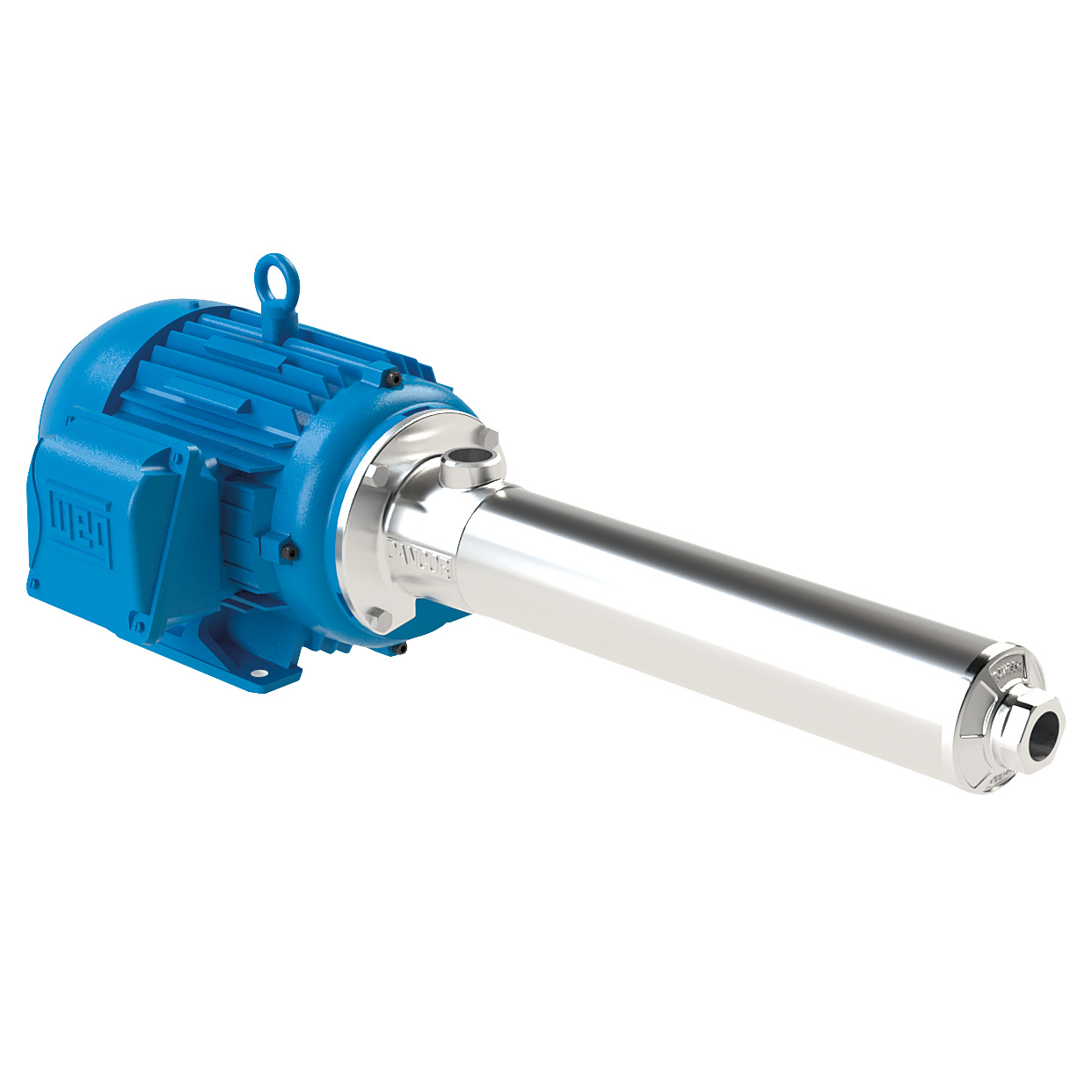

    CAP-2.5-BHD

    Bomba Multiestágio Alta Pressão

    Indicada para aplicações que exigem altas pressões e operação contínua, é ideal para sistemas residenciais, prediais, industriais e agrícolas.

    Atua no abastecimento e pressurização de redes, podendo ser utilizada como bomba jockey em sistemas de combate a incêndio, mantendo a pressão em redes de hidrantes e sprinklers.

    Também atende aplicações industriais, como osmose reversa, dessalinização, desmineralização, água gelada e lavagem de equipamentos, além de uso agrícola em injeção de insumos, irrigação por micro gotejamento, climatização por névoa e lavagem de máquinas.

    aplicações: Agrícola Industrial Predial

    Características técnicas

    • Construção com intermediária e bocal em ferro fundido e ou aço inoxidável. Carcaça, eixo, corpo difusor e acoplamento fabricados em aço inoxidável.
    • Os impulsores são produzidos em poliacetal.
    • A vedação do eixo é realizada por selo mecânico 5/8″ tipo 16 e 1.1/4″ tipo 01/21 para modelos 2.5-BHD 4,0CV, ambos com borracha EPDM.
    • O motor elétrico opera em 60 Hz, com grau de proteção IP55 e isolamento Classe F.
    • Possui forma construtiva B34D e está disponível exclusivamente em versão trifásica, nas tensões de 220/380 V.

    Benefícios

    • Operação contínua e estável, ideal para serviços pesados e redução de paradas inesperadas.
    • Alta confiabilidade em sistemas prediais, industriais e agrícolas, mesmo sob regimes intensos de uso.
    • Pressão constante e controle preciso, atendendo aplicações com alta exigência operacional.
    • Segurança e desempenho em situações críticas, como sistemas de combate a incêndio, mantendo a pressão em redes de hidrantes e sprinklers.
    • Facilidade de manutenção, contribuindo para maior vida útil do equipamento.

    Diferenciais

    • Alto desempenho hidráulico, garantindo pressões elevadas e operação estável em aplicações de alto rendimento, inclusive em sistemas prediais de combate a incêndio.
    • Motor com grau de proteção IP55, indicado para ambientes mais severos, proporcionando maior segurança e confiabilidade na operação.

    Tabela de seleção

    Modelo Tubulação
    AMT máx. (mca)
    		 Altura Manométrica Total em metros de Coluna de Água (mca) – Não estão incluidas as perdas por atrito
    Trifásico
    Pot. (cv)
    Suc. (bsp)
    Elev. (bsp)
    		 7 14 21 28 35 42 49 56 63 70 77 84 91 98 105 112 119 126 133 140 147 154 161 168 175 189 196 203 210 217 224 231 238 245 245 252 259 266 273 280 287 294 301 308
    Vazão (m³/h)
    2.5-BHD-05 0,75
    1″
    1″
    		 63 3,57 3,35 3,08 2,74 2,35 1,89 1,37 0,8
    2.5-BHD-08 1 96 3,46 3,31 3,14 2,94 2,71 2,46 2,18 1,88 1,55 1,2 0,82 0,42
    2.5-BHD-10 1,5 126 3,47 3,35 3,21 3,06 2,9 2,72 2,53 2,33 2,11 1,88 1,63 1,37 1,1 0,81 0,5
    2.5-BHD-13 2 153 3,28 3,18 3,07 2,95 2,82 2,67 2,52 2,36 2,18 2 1,8 1,59 1,37 1,14 0,9 0,65 0,39
    2.5-BHD-15 3 190 3,61 3,55 3,49 3,43 3,36 3,28 3,2 3,11 3,01 2,91 2,8 2,69 2,57 2,44 2,31 2,17 2,03 1,88 1,72 1,56 1,39 1,21 1,03 0,85 0,65 0,46
    2.5-BHD-19 3 247 3,54 3,5 3,46 3,42 3,37 3,32 3,26 3,2 3,14 3,07 3 2,93 2,85 2,77 2,69 2,6 2,5 2,41 2,31 2,2 2,09 1,98 1,87 1,75 1,62 1,49 1,36 1,23 1,09 0,95 0,8 0,65 0,5 0,34 0,18
    2.5-BHD-23 4 315 2,91 2,85 2,78 2,71 2,64 2,57 2,5 2,42 2,35 2,27 2,19 2,11 2,02 1,94 1,85 1,76 1,67 1,58 1,49 1,39 1,29 1,19 1,09 0,99 0,88 0,78 0,67 0,56 0,45 0,33 0,22

    IMPORTANTE: Não utilizar as bombas em alturas inferiores àquelas limitadas pela linha demarcativa, sob o risco de sobrecarga no motor elétrico, ocasionando a perda da GARANTIA.

    Curvas

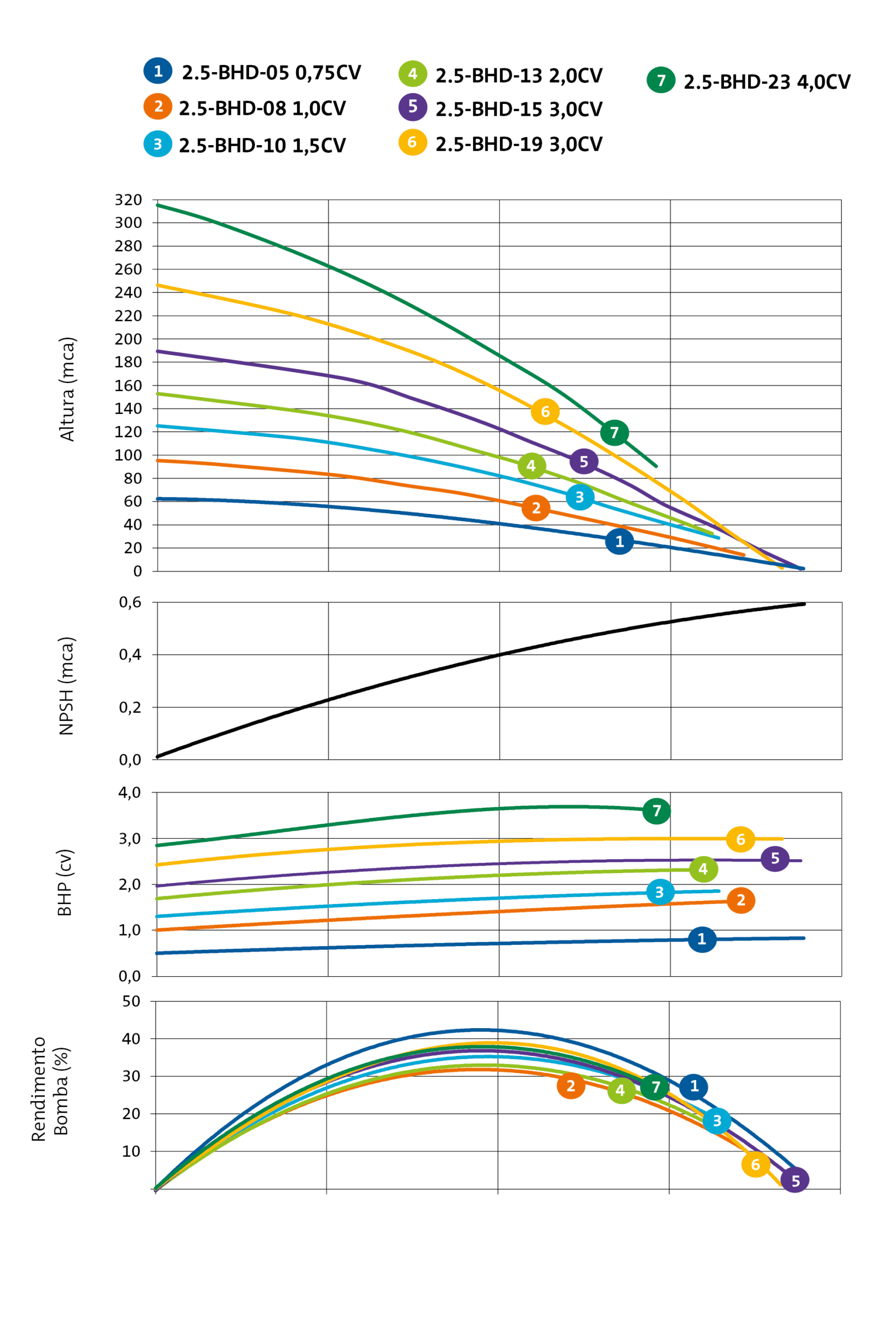

    Gráfico de curvas Booster - CAP-2.5-BHD

    Componentes

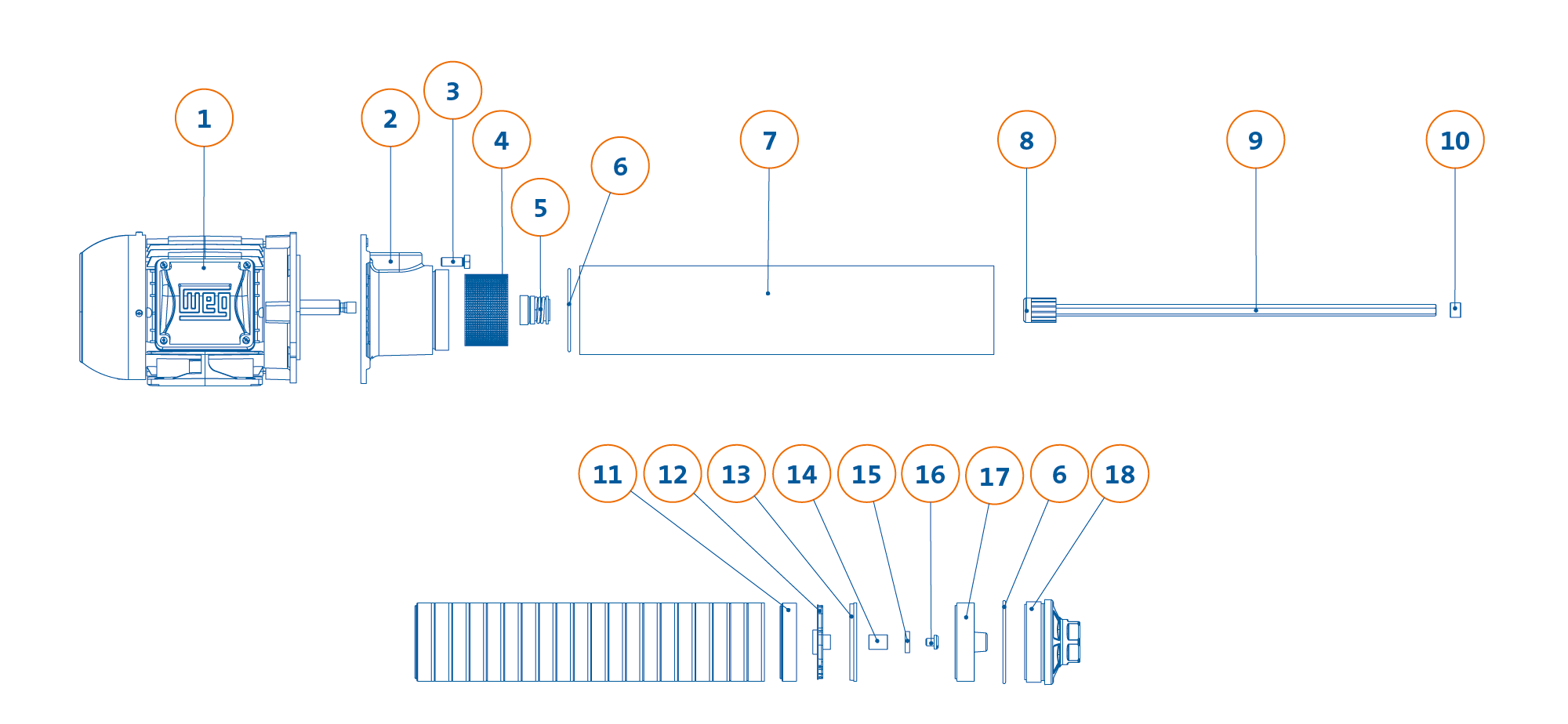

    Booster - CAP-2.5-BHD - Ilustração de Componentes

    Componentes – Descrição
    1
    MOTOR ELÉTRICO IP55
    2 INTERMEDIARIA
    3
    PARAFUSO SEXTAVADO
    4
    RALO BOOSTER INOX
    5
    SELO MECÂNICO
    6 O’RING
    7 CARCAÇA
    8 ACOPLAMENTO
    9 EIXO
    10
    BUCHA ESPAÇAMENTO
    11
    CORPO DO DIFUSOR
    12 IMPULSOR
    13 DIFUSOR
    14
    BUCHA DO EIXO
    15
    ANEL DO MANCAL SUPERIOR
    16 PARAFUSO
    17
    MANCAL SUPERIOR
    18
    BOCAL BOOSTER DESCARGAR

    Dimensionais

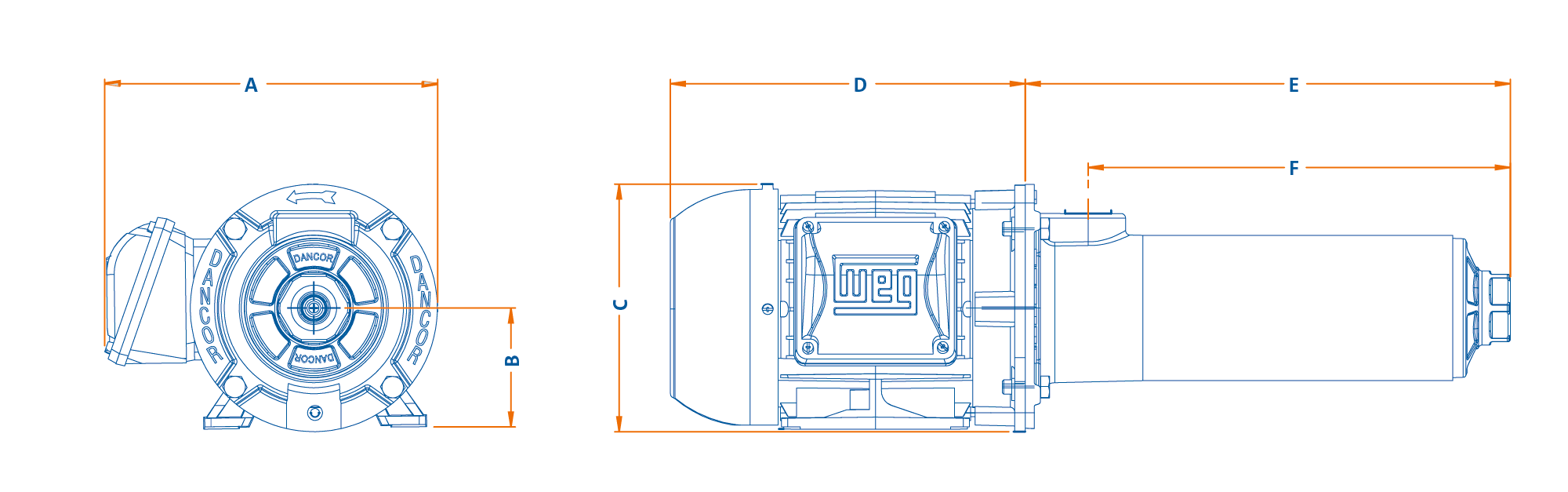

    DANCOR - Booster - CAP-2.5-BHD - Ilustração Dimesional

    MODELO
    CV
    		 A B C D
    E
    F
    Tri Tri Tri Tri
    2.5-BHD-05 0,75 213 71 145 219 267 225
    2.5-BHD-08 1 213 71 145 219 324 282
    2.5-BHD-10 1,5 223 80 163 237 362 320
    2.5-BHD-13 2 223 80 163 237 419 377
    2.5-BHD-15 3 241 90 182 265 457 415
    2.5-BHD-19 3 241 90 182 265 532 490
    2.5-BHD-23 4 241 90 182 290 652 570

    Downloads

    Catálogo Booster - CAP-2.5-BHD

    Baixar Catálogo

    Manual Booster - CAP-2.5-BHD

    Baixar Manual
