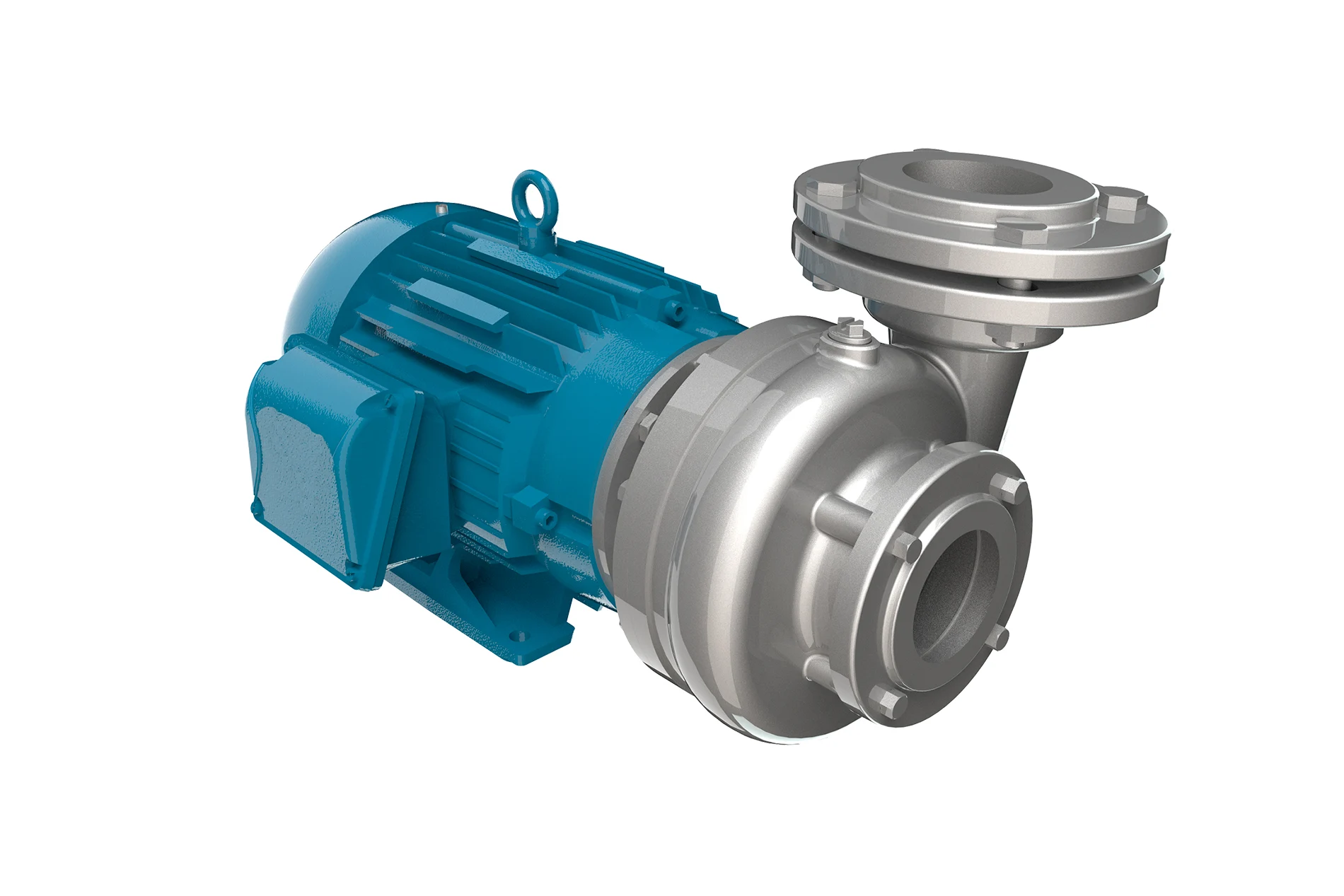

    PADRÃO – 660 JM (670-680)

    Centrífugas

    aplicações: Agrícola Industrial Predial

    Características:

    Motor Elétrico:
    – Norma – Nema MG1-18.614 – JM
    – Eixo: protegido por bucha de bronze
    – 2 polos – 3.500 rpm – 60 Hz
    – Grau de Proteção: IP 55 (TFVE)
    – Isolamento: Classe F
    Tensões:
    – Monofásico: 220/440V
    – Trifásico: 220/380/440/760V

    PADRÃO – 660 JM (670-680)
    Características:

    Motor Elétrico:
    – Norma – Nema MG1-18.614 – JM
    – Eixo: protegido por bucha de bronze
    – 2 polos – 3.500 rpm – 60 Hz
    – Grau de Proteção: IP 55 (TFVE)
    – Isolamento: Classe F
    Tensões:
    – Monofásico: 220/440V
    – Trifásico: 220/380/440/760V

    Materiais Empregados

    Carcaça, Intermediária e Flange – em liga especial de alumínio-silício, de alta resistência à pressão e oxidação.

    Rotor – do tipo fechado, construído em liga especial de alumínio-silício e fixadas por meio de chaveta, arruela e parafuso de fixação.

    Vedação do eixo – por selo mecânico – Ø 1.1/4″, tipo “21”- (motores de 10 e 15cv); Ø 1.3/4”, tipo “21”- (motores de 20cv), conjunto de precisão, construído com borracha nitrílica, mola de aço inox e faces de vedação em grafite e cerâmica. Temperatura de trabalho do liquido até 80ºC.

    Opcionais

    Carcaça, intermediária e rotor: Ferro fundido. Outros materiais sob consulta.

    Selo mecânico: Em Viton. Nos casos em que haja a presença de abrasivos recomenda-se o uso do selo de carbeto de silício.

    Motor elétrico:
    – 50Hz
    – Outras tensões
    – Isolamento: Classe H
    – Eixo em aço inox
    – Outros opcionais sob consulta

    Bombas mancalizadas.

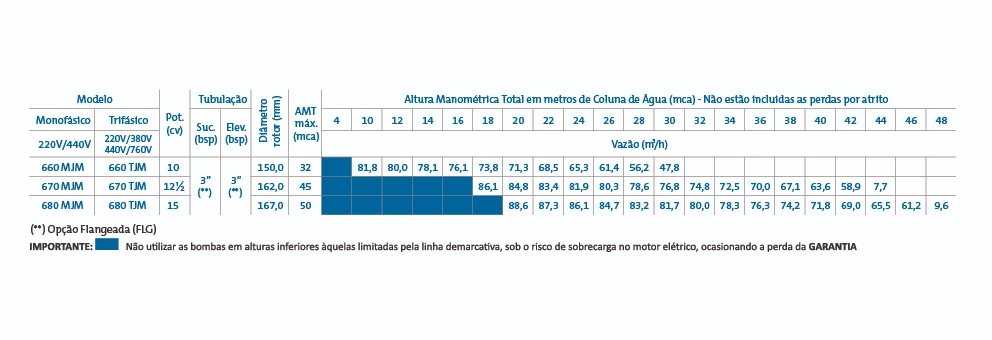

    Tabelas

    Manual

    Veja o manual

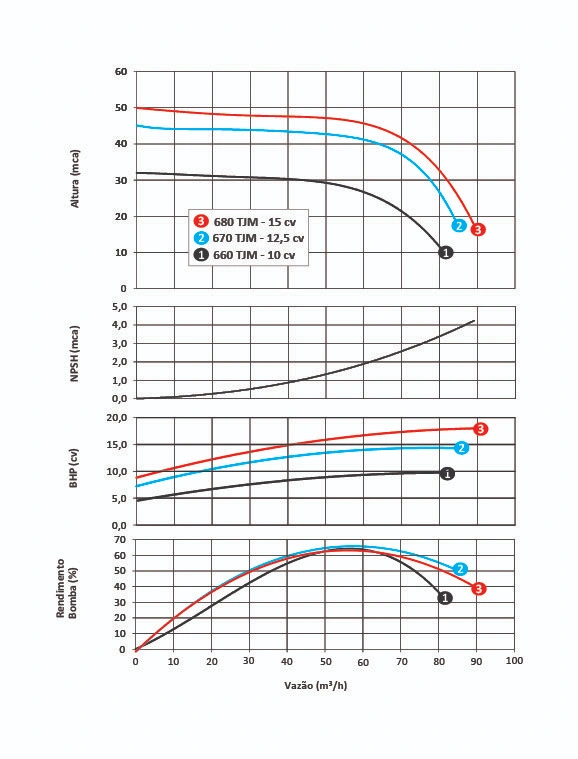

    Curvas

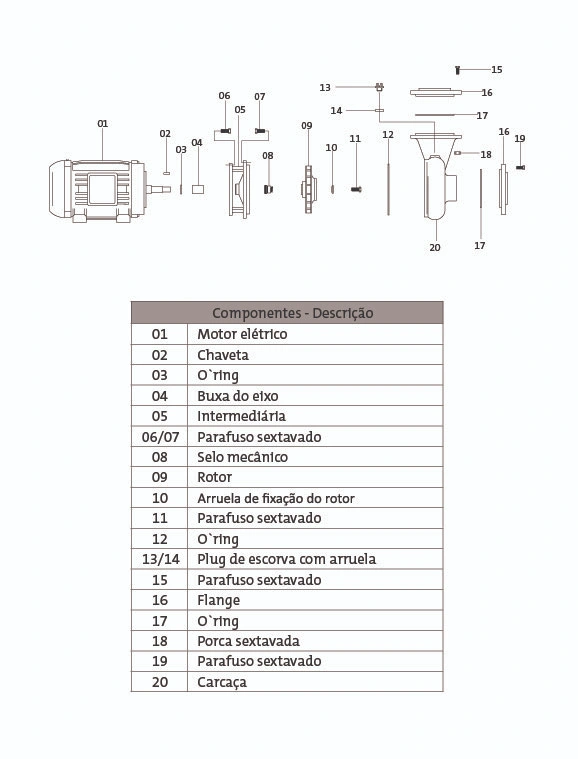

    Componentes

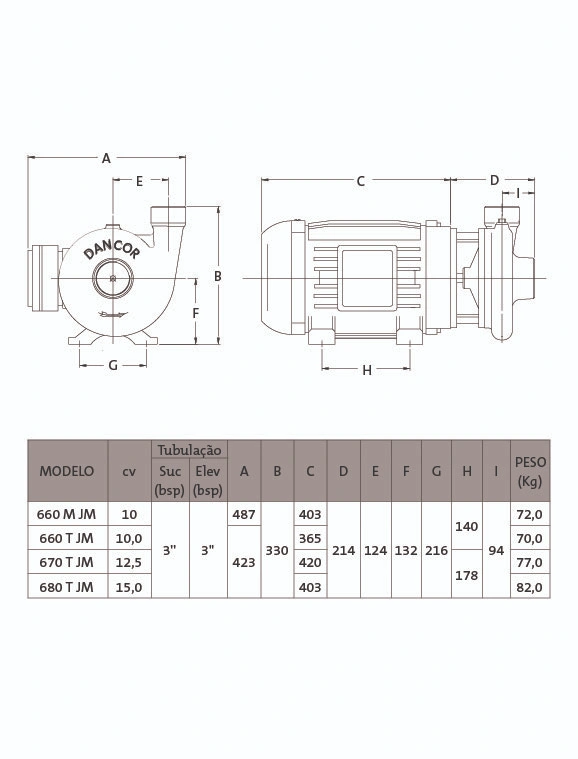

    Dimensional
