    Autoescorvantes

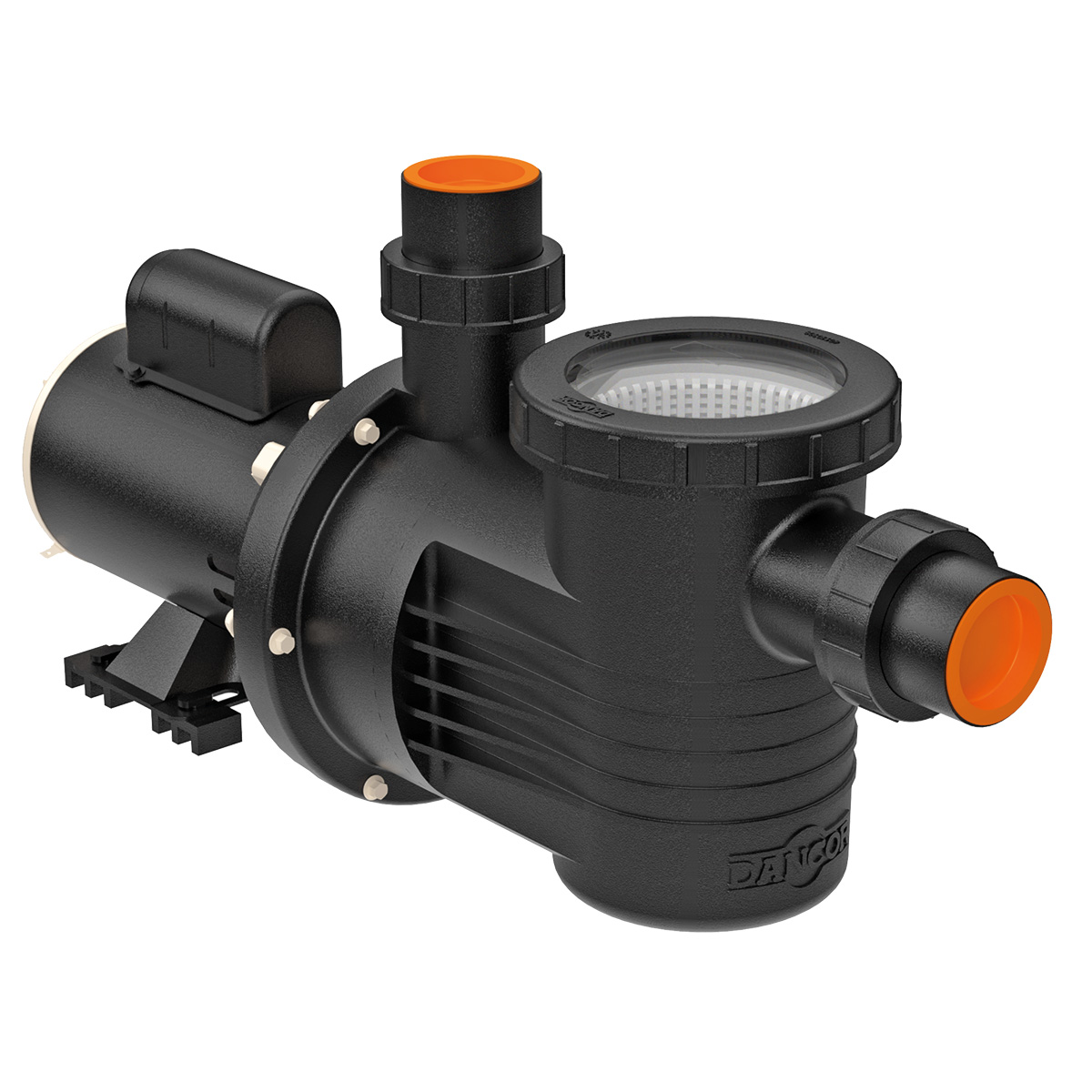

    PF-17 EcoFlow®

    Centrífuga Autoescorvante com Pré-Filtro

    As bombas PF-17 EcoFlow® são utilizadas na circulação da água de piscinas, conduzindo o fluxo pelo sistema de filtragem e garantindo a qualidade da água.

    Indicadas para residências, condomínios, clubes, academias, chácaras e parques aquáticos, podem operar em conjunto com sistemas de aquecimento ou tratamento da água, com operação eficiente e contínua.

    Além das piscinas, também são indicadas para sistemas prediais e residenciais que demandam movimentação constante de água limpa, bem como para aplicações agrícolas e industriais leves, como avicultura, aquicultura, tanques e processos de pré-filtragem, com maior eficiência energética.

    aplicações: Agrícola Industrial Predial Residencial

    Características técnicas

    • Carcaça em ABS e intermediária (interna e externa) em ABS reforçado com fibra de vidro. Termoplásticos de engenharia, garantindo resistência e durabilidade em aplicações hidráulicas.
    • A vedação do eixo é realizada por selo mecânico Ø 3/4″, tipo 16, conjunto de precisão construído com borracha nitrílica, mola de aço inox e faces de vedação em grafite e cerâmica, impedindo totalmente o contato do líquido com as partes metálicas.
    • O rotor é do tipo fechado, injetado em Noryl reforçado com fibra de vidro, com ressalto na parte posterior e roscado diretamente na ponta do eixo.
    • O motor elétrico atende à norma Nema MG1-18.326 a MG1-18.341, específica para aplicações do tipo “Jet Pump”, possui 2 polos, rotação de 3.500 rpm em 60 Hz, classe de rendimento IR2 (alta eficiência), grau de proteção IP21, isolamento Classe F e tensões disponíveis monofásicas de 127 V ou 220 V.

    Opcionais Disponíveis:

    • Selo mecânico: em Viton
    • Selo mecânico: Carbeto de silício
    • Motor elétrico disponível em 50 Hz para motores de tensão única
    • Isolamento classe H
    • Eixo em aço inox
    • Pode ser fornecida em versões mancalizadas, conforme necessidade específica de aplicação

    Benefícios

    • Alta eficiência energética, com redução do consumo de energia e menor impacto ambiental.
    • Instalação simples e rápida, com uniões que facilitam a montagem e reduzem o tempo de instalação.
    • Fácil manutenção e menor custo operacional, com motor rebobinável e componentes de reposição disponíveis.
    • Versatilidade de uso, atendendo piscinas, sistemas prediais e aplicações agrícolas ou industriais leves.
    • Operação contínua e confiável, garantindo movimentação constante da água, mesmo em sistemas maiores.
    • Resistência química, compatível com líquidos limpos que contenham produtos químicos comuns.

    Diferenciais

    • Desempenho confiável com alta eficiência energética, garantindo circulação contínua de água com menor consumo de energia.
    • Projeto otimizado, que combina robustez, operação silenciosa e facilidade de manutenção.
    • Solução eficiente e econômica para piscinas, sistemas prediais e aplicações agrícolas ou industriais leves.

    Tabela de seleção

    Monofásico
    127V ou 220V
    Pot.
    (cv)
    Sucção
    Elevação
    Diâmetro rotor (mm)
    AMT máx.
    (mca)
    		 Altura Manométrica Total em metros de coluna de água (mca)
    Não estão incluídas as perdas por atrito
    2 4 6 8 10 12 14 16 18 20
    VAZÃO m³/h
    PF-17 EcoFlow®
    		 1/4
    50mm Soldável
    		 92 11 12 10,3 8,2 5,6 1,8
    1/3 96 13 11,4 9,7 7,7 5,2 1,8
    1/2 100 15 11,7 10,3 8,5 6,3 3,8
    3/4 100 16 15,7 15,1 13,7 11,1 8,3 4,5
    1 107 20 17,3 17 15,7 14 11,9 9 5,3 2,4
    1 ½ 114 21 18,1 17,9 17,6 16,7 15,4 13,7 11 6,8
    2 117 22 18,2 18 17,7 16,8 15 12,5 9,4 3,9

    IMPORTANTE: Não utilizar as bombas em alturas inferiores àquelas limitadas pela linha demarcativa, sob o risco de sobrecarga no motor elétrico, ocasionando a perda da GARANTIA.

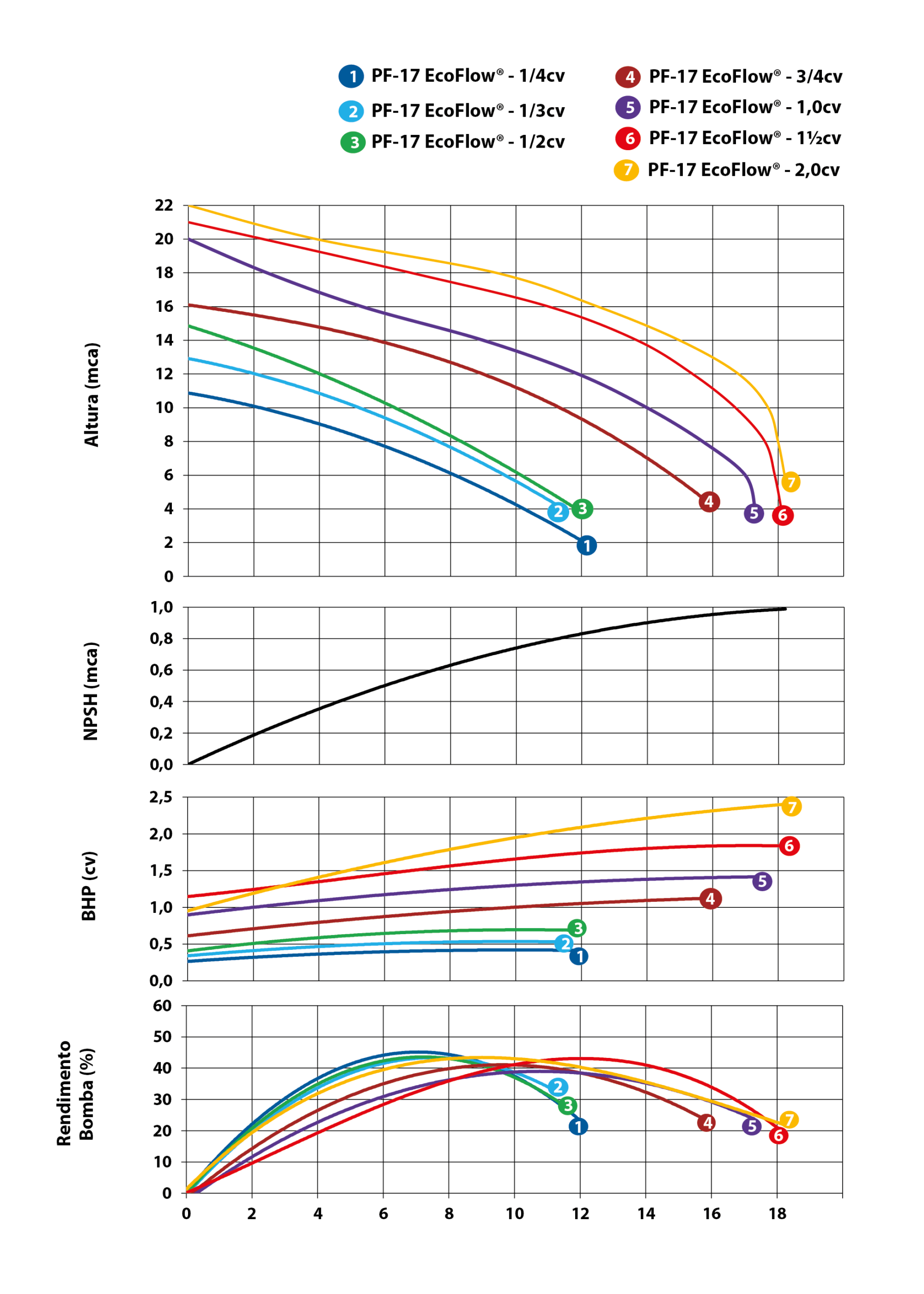

    Curvas

    Curvas PF-17 Ecoflow

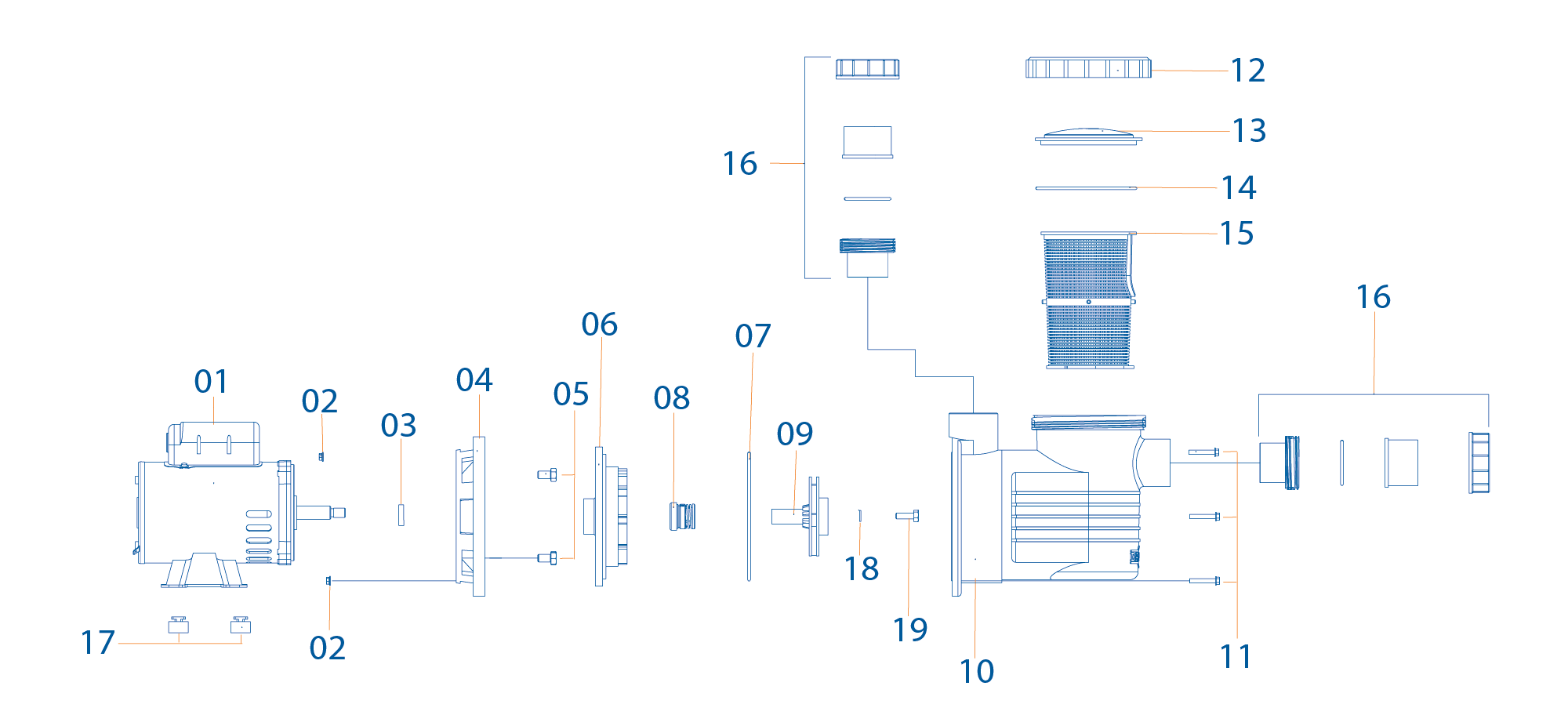

    Componentes

    Componentes PF-17 Ecoflow

    Componentes – Descrição
    1 Motor elétrico
    2
    Porca sextavada com flange
    3 Defletor
    4
    Intermediária externa
    5
    Parafuso sextavado
    6
    Intermediária interna
    7 O`ring
    8 Selo mecânico
    9 Rotor
    10
    Carcaça com pré-filtro
    11
    Parafuso sextavado
    12
    Porca do pré-filtro
    13 Visor pré-filtro
    14 O`ring
    15 Cesto pré-filtro
    16
    União soldável Fêmea/Macho
    17
    Base do motor com engate

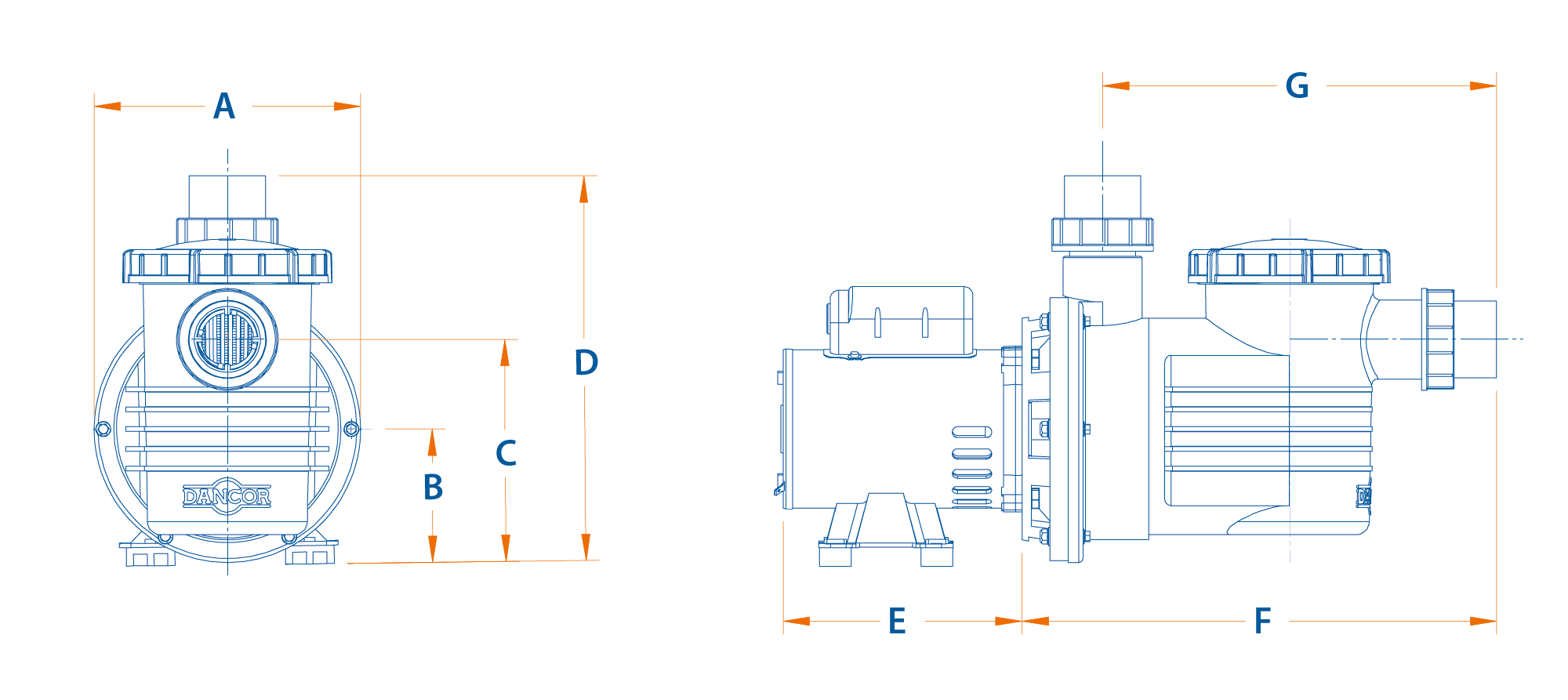

    Dimensionais

    Dimencional PF-17 Ecoflow

    MODELO
    cv
    		 Tubulação
    A
    B
    C
    D
    E
    Suc./Elev. Para tubos soldáveis
    PF-17 PLASTIK
    		 1/4
    50mm Soldável
    202
    294
    531
    298,5
    170
    1/3
    1/2

    *Com união: D=295 mm F=360 mm G=299 mm

    Downloads

    Catálogo PF-17 EcoFlow®

    Baixar Catálogo

    Manual PF-17 EcoFlow®

    Baixar Manual
