Autoaspirantes
AP-3C 2CV

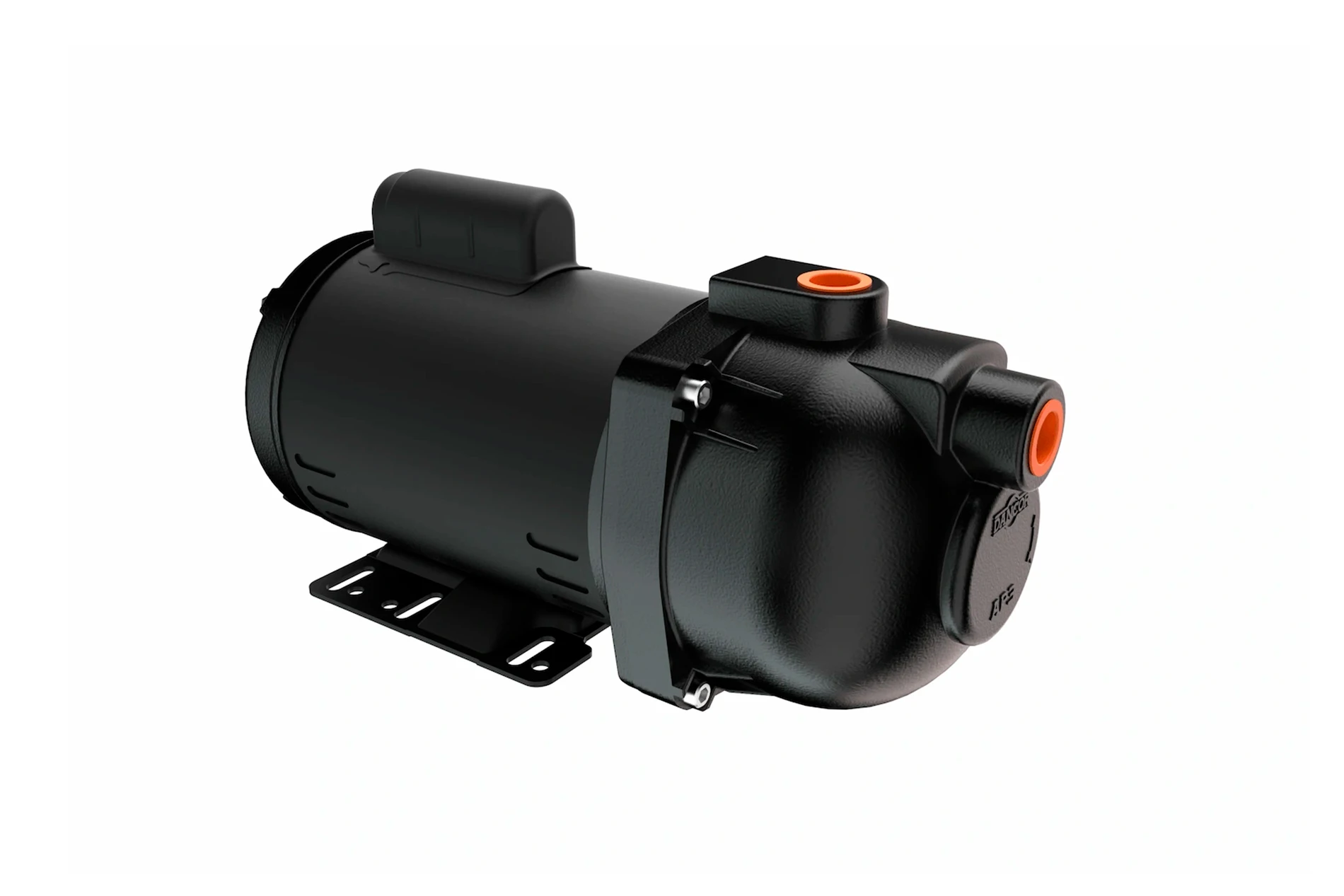

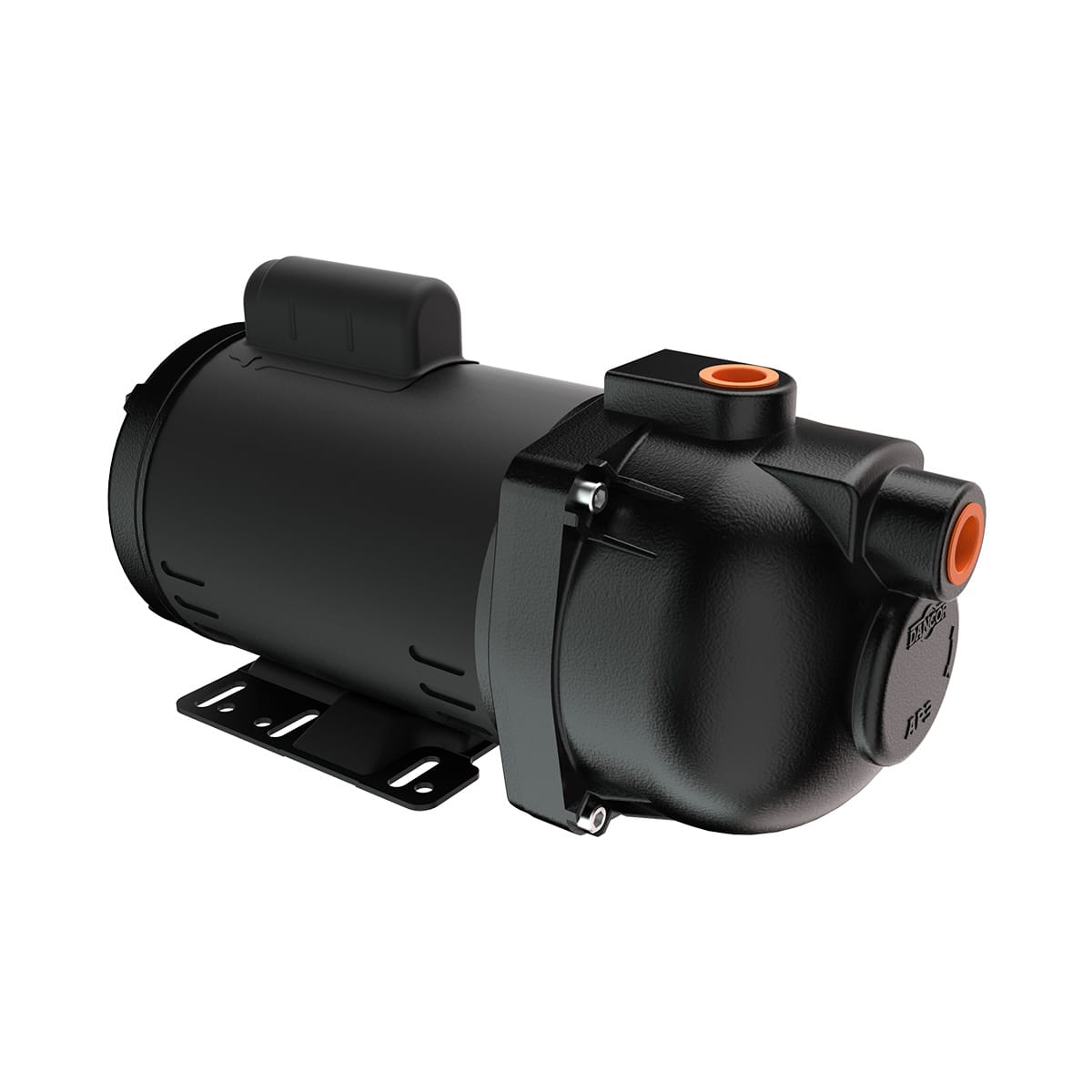

Bomba Autoaspirante
Indicada para aplicações que requerem maior pressão e vazão para abastecimento contínuo, a AP-3C 2CV atua com alta eficiência na captação de água em redes de baixa pressão, cisternas, poços tubulares e de ponteira de até 9 metros de profundidade.
A carcaça da AP‑3C 2CV é construída em nylon reforçado com fibra de vidro.
O rotor é do tipo fechado e fabricado em liga especial de alumínio‑silício, rosqueado diretamente na ponta do eixo do motor.
O difusor é injetado em nylon, um termoplástico de engenharia, e o conjunto ejetor interno, também chamado de venturi, é produzido em Noryl®, outro termoplástico de engenharia.
A vedação do eixo é realizada por selo mecânico Ø 5/8 tipo “16”, com borracha nitrílica, mola de aço inox e faces de vedação em grafite e cerâmica.
O motor elétrico segue a norma NEMA 56, possui eixo em aço carbono Ø 5/8, 2 polos a 3.500 rpm 60 Hz, grau de proteção IP 21 e isolamento Classe F. A tensão disponível é monofásica 127/220 V, com potência de 2 CV.
O selo mecânico pode ser fornecido em Viton ou em carbeto de silício para líquidos com partículas abrasivas.
O motor pode operar em 50 Hz, estar disponível em outras tensões, ter isolamento Classe H ou eixo em aço inox.
Também são oferecidas versões mancalizadas conforme necessidade.

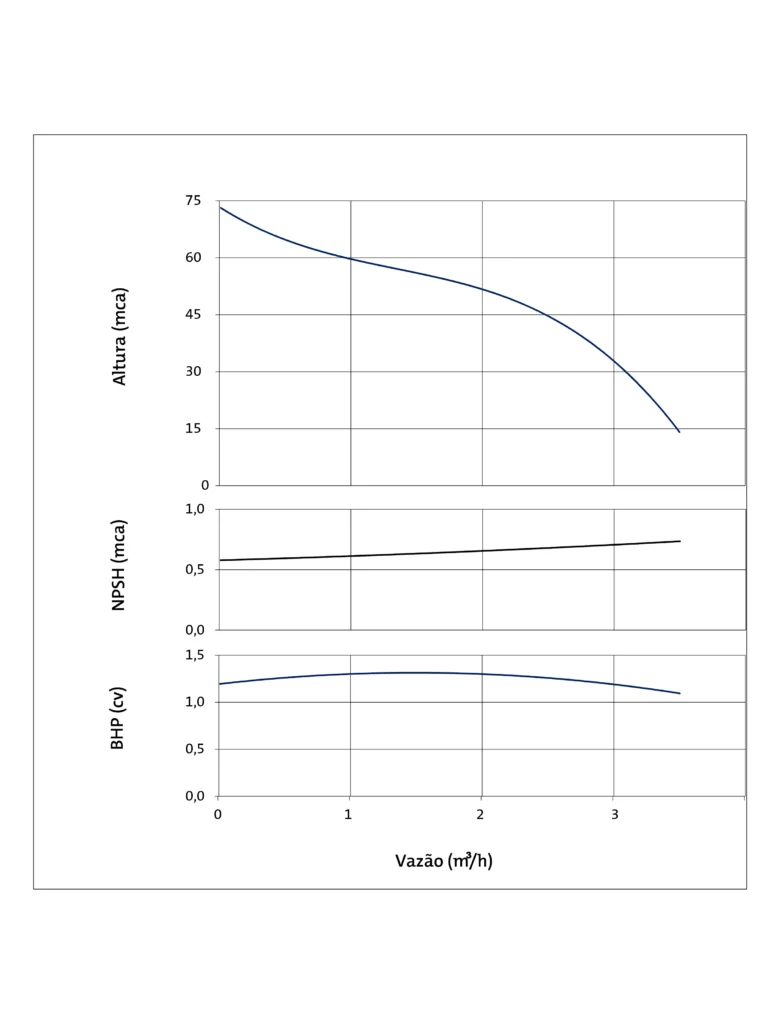

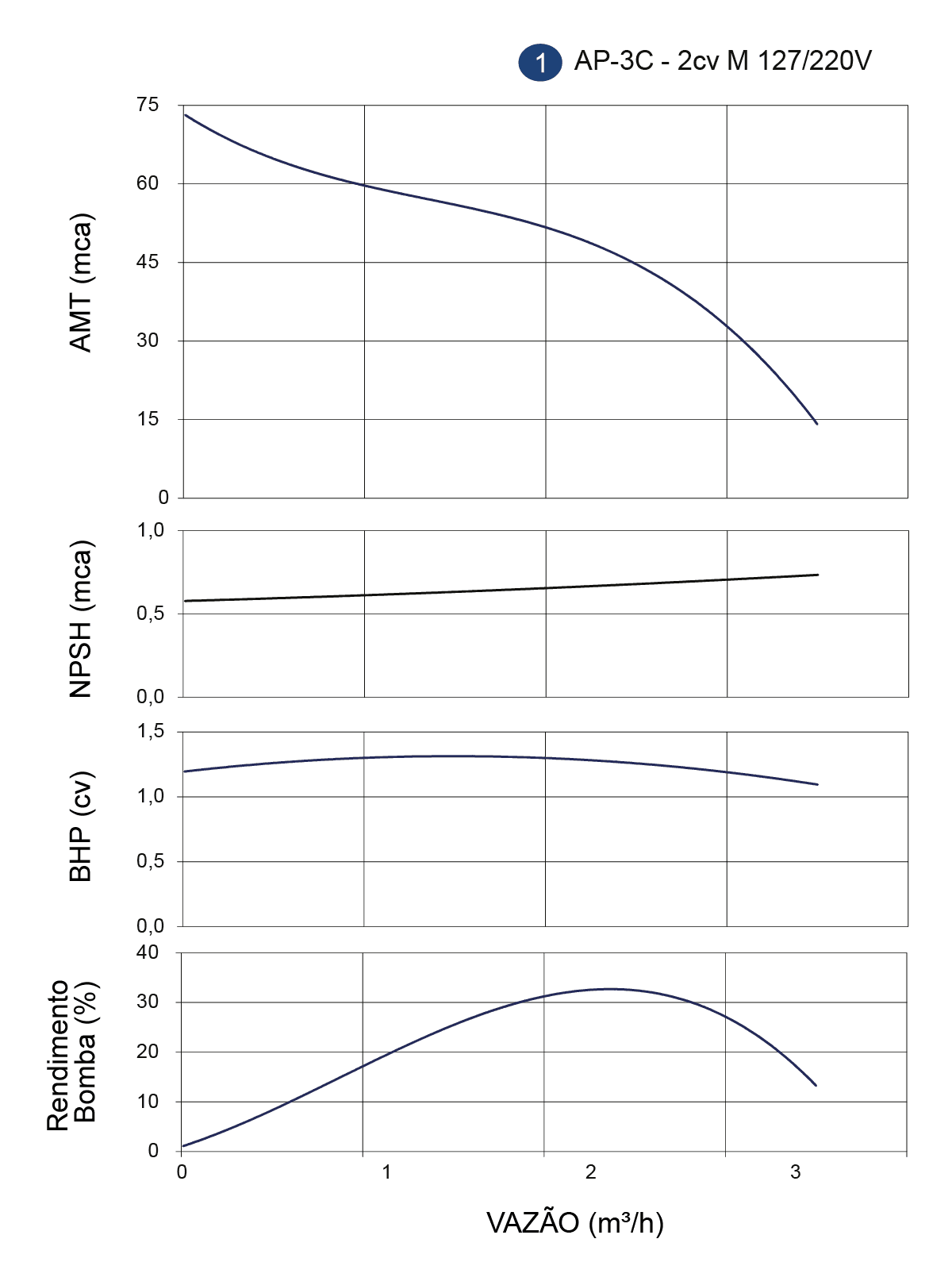

| Modelo | Pot. (cv) | Sucção/Elevação (bsp) | Diâmetro rotor (mm) | AMT máx. (mca) | Altura Manométrica Total em metros de Coluna de Água (mca) – Não estão incluídas as perdas por atrito | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7 | 8 | 9 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | ||||||
| Monofásico 110-127V/220-254V | Trifásico 220/380V | Vazão (m³/h) | |||||||||||||||||||
| AP-3C* | AP-3 | 2 | 3/4” | 129,0 | 73 | 3,5 | 3,5 | 3,5 | 3,5 | 3,4 | 3,4 | 3,4 | 3,4 | 2,9 | 2,8 | 2,3 | 2,0 | 1,7 | 1,2 | 0,6 | 0,2 |
* Rotor em alumínio

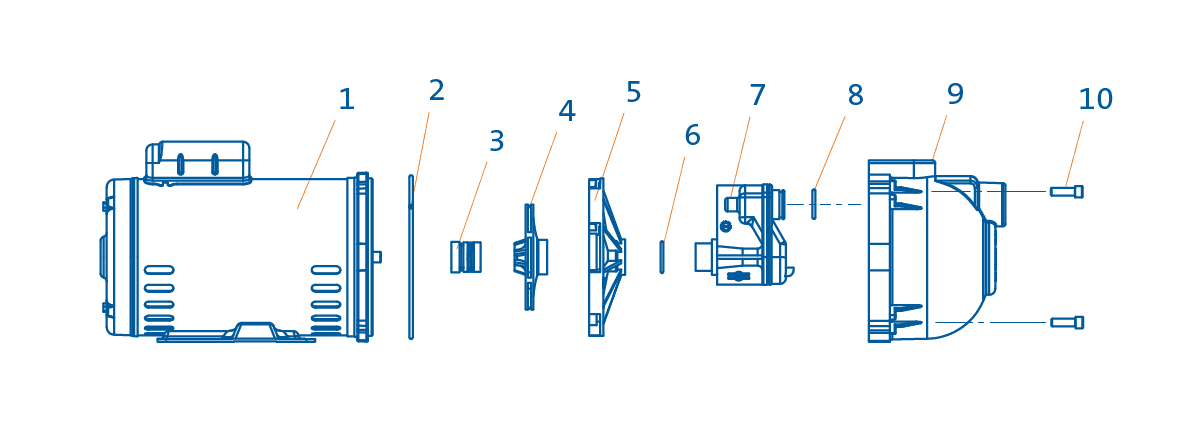

| Componentes – Descrição | |
|---|---|
| 01 | Motor elétrico |
| 02 | O’ring |
| 03 | Selo Mecânico |
| 04 | Rotor |
| 05 | Difusor |
| 06 | O’ring |
| 07 | Venturi |
| 08 | O`ring |
| 09 | Carcaça |
| 10 | Parfuso |

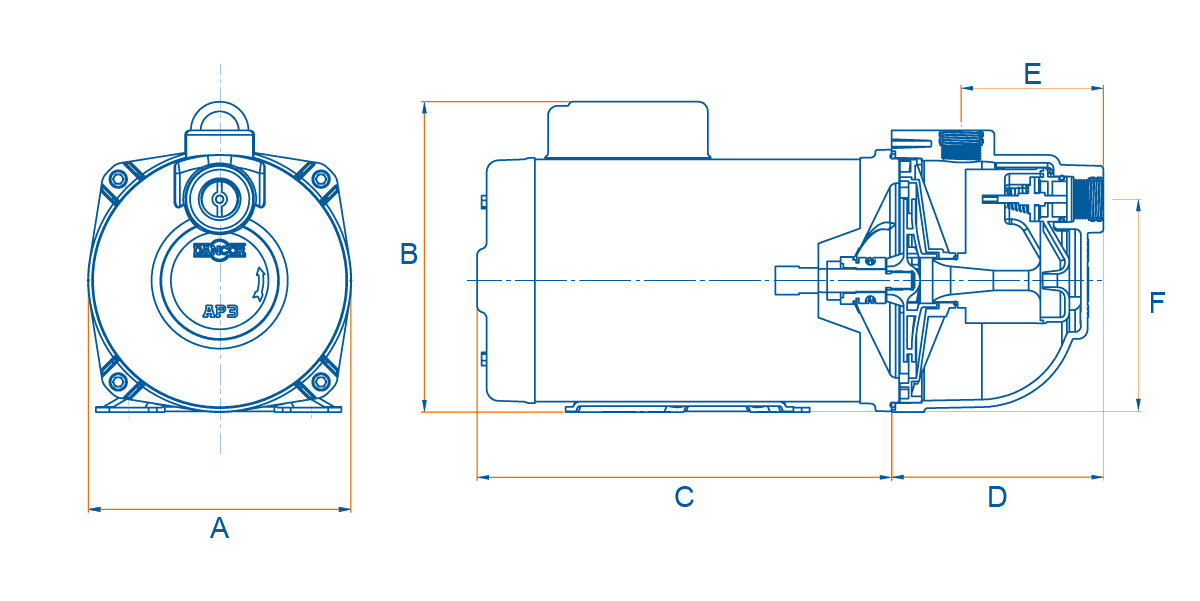

| MODELO | cv | Tubulação | A | B | C | D | E | F | PESO (Kg) | |
|---|---|---|---|---|---|---|---|---|---|---|
| Suc. | Elev. | |||||||||
| AP-3C | 2 | 3/4″ | 177,6 | 210 | 260,4 | 143,2 | 96,2 | 143,4 | 20,32 | |
