Bomba Dancor CHS-17 Plastik | Compacta e Silenciosa

Hidromassagem

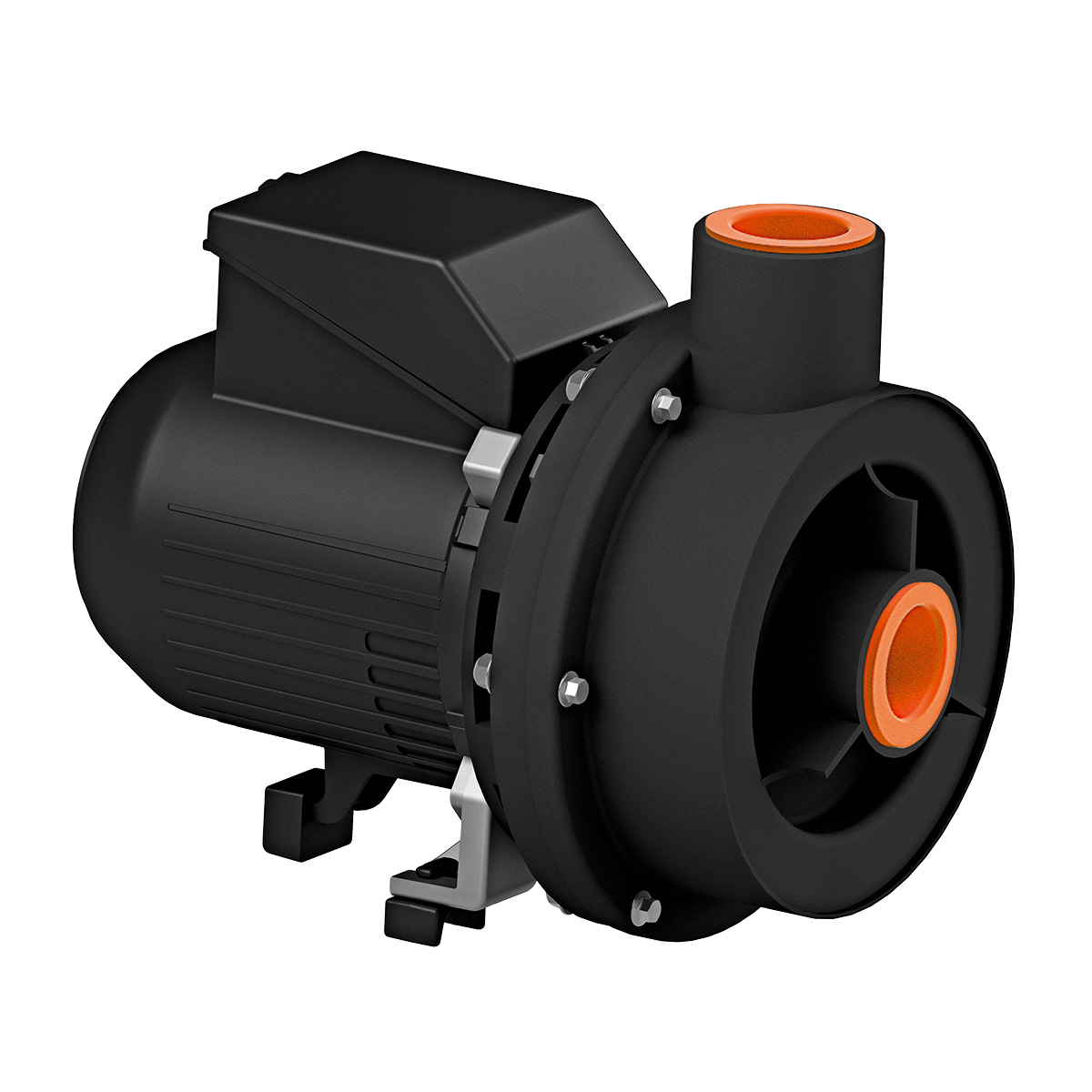

CHS-17 Plastik

Bomba Centrífuga para Hidromassagem

Indicada para hidromassagem e circulação de líquidos compatíveis, como água e produtos químicos adequados às suas matérias-primas.

Garante o funcionamento eficiente dos jatos e a manutenção da qualidade da água em banheiras, spas e sistemas residenciais, sendo ideal para casas, apartamentos e condomínios.

É a escolha certa para quem busca uma solução prática, silenciosa e confiável, com operação contínua, desempenho constante e durabilidade.

aplicações:

Características técnicas

O rotor é do tipo fechado, injetado em Noryl® reforçado com fibra de vidro, com ressalto na parte posterior e roscado diretamente na ponta do eixo.
A vedação do eixo é realizada por selo mecânico Ø 3/4”, tipo 16, conjunto de precisão construído com borracha nitrílica, mola em aço inox e faces de vedação em grafite e cerâmica que, em conjunto com o rotor, impedem totalmente o contato do líquido com as partes metálicas.
Pode operar com água, óleos minerais, vegetais e animais, além de ácidos compatíveis com as matérias-primas empregadas na fabricação. Sob consulta, pode ser fornecido selo especial compatível com líquidos mais agressivos.
O motor elétrico atende à norma Nema MG1-18.326 a MG1-18.341, específica para aplicações do tipo “Jet Pump”, possui 2 polos, rotação de 3.500 rpm, operação em 50/60 Hz, grau de proteção IP21, isolamento Classe F e está disponível em tensões monofásicas de 127 V ou 220 V.

Opcionais Disponíveis:

Selo mecânico: em Viton
Selo mecânico: Carbeto de silício
50Hz nas potencias acima de 1,0cv
Outras tensões
Isolamento classe H
Eixo em aço inox
Bombas mancalizadas

Benefícios

Instalação simples e prática, com bocais sem rosca e uniões que facilitam a montagem, reduzindo tempo e esforço.
Operação contínua e confiável, com rotor fechado e carcaça em termoplástico de engenharia, garantindo resistência química e mecânica.
Manutenção simplificada, com fácil acesso ao selo mecânico e peças de reposição disponíveis, reduzindo custos e tempo de serviço.
Segurança e proteção do motor contra sobrecarga, assegurando maior confiabilidade na operação.
Materiais leves e duráveis, que facilitam o transporte e o manuseio sem comprometer a robustez do conjunto.

Diferenciais

Construção em termoplástico de engenharia reforçado, que combina leveza, alto desempenho hidráulico e elevada resistência química.
Operação silenciosa e estável, ideal para ambientes com umidade constante.
Solução eficiente, resistente e segura para sistemas de hidromassagem residenciais.

Tabela de seleção

Modelo	Pot. (cv)	Tubulação		Diâmetro rotor (mm)	AMT máx. (mca)	Altura Manométrica Total em metros de Coluna de Água (mca). Não estão incluidas as perdas por atrito
Modelo		Tubulação				Não estão incluidas as perdas por atrito
Monofásico		Sucção (bsp)	Elevação (bsp)			2	4	6	8	10	12	14
110-127V/220-254V		Sucção (bsp)	Elevação (bsp)			Vazão (m³/h)
CHS-17 Plastik	1/4	50 mm Soldável		92	11	12,9	11	8,6	5,7	2
	1/3			96	13	13	11,4	9,6	7,4	4,7	0,7
	1/2			100	15		13,7	12	10,1	7,9	5,2	1,7

IMPORTANTE: Não utilizar as bombas em alturas inferiores àquelas limitadas pela linha demarcativa, sob o risco de sobrecarga no motor elétrico, ocasionando a perda da GARANTIA.

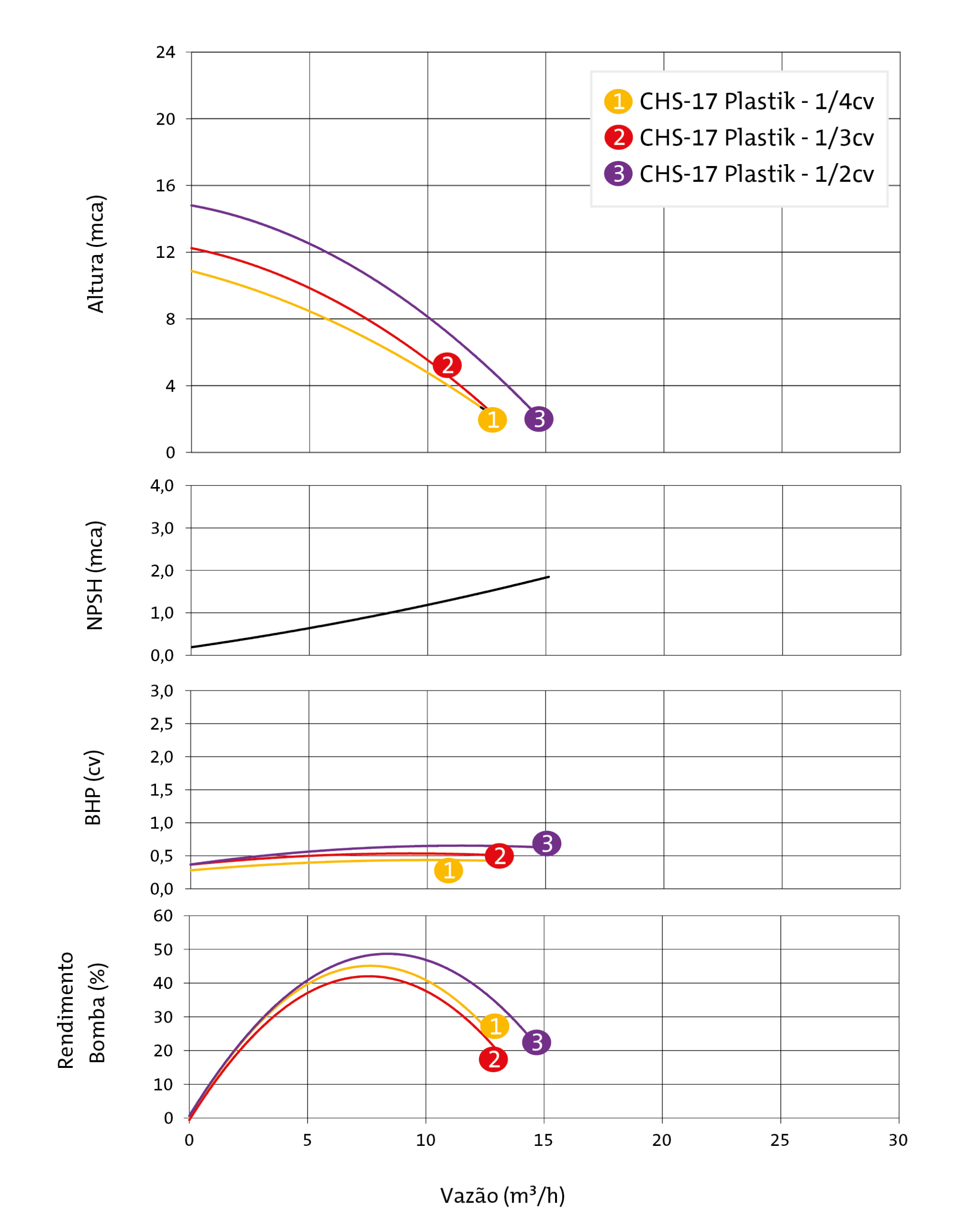

Curvas

Curvas CHS-17 Plastik

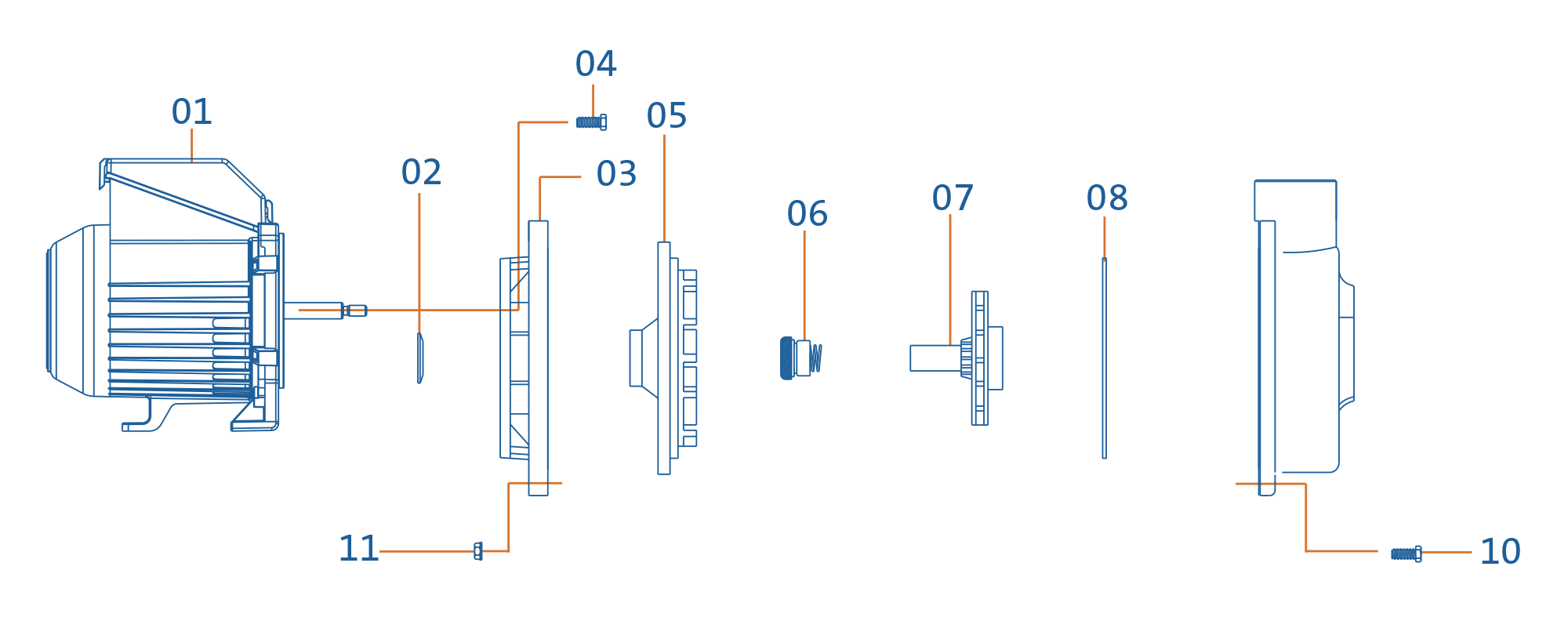

Componentes

Componentes – Descrição
1	Motor elétrico
2	Defletor
3	Intermediária externa
4	Parafuso sextavado
5	Intermediária interna
6	Selo mecânico
7	Rotor
8	O`ring
9	Carcaça
10	Parafuso sextavado
11	Porca sextavada

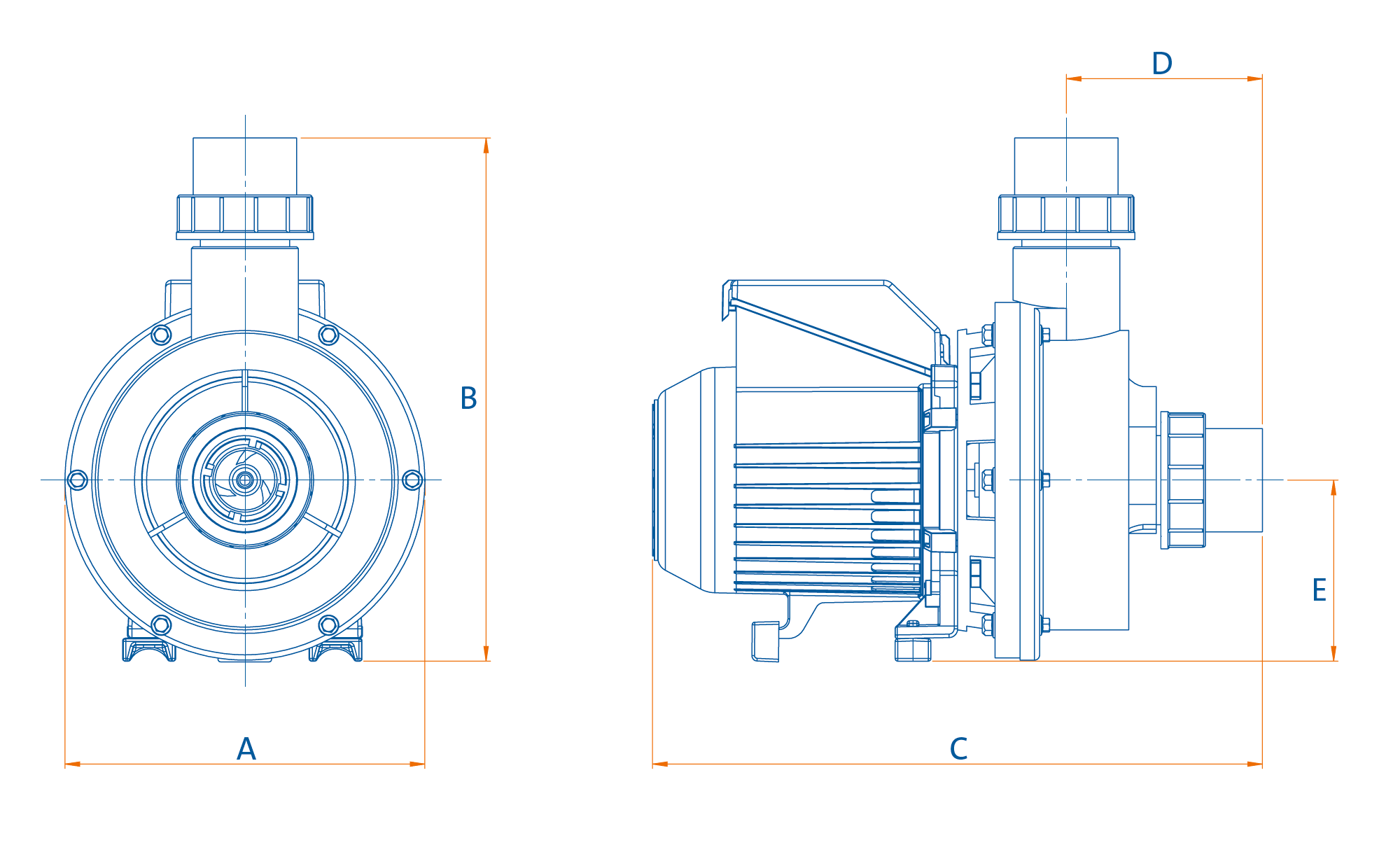

Dimensionais

Dimensionais CHS-17 Plastik

MODELO	cv	Tubulação	A	B	C	D	E
		Suc./ Elev. (bsp)
CHS-17 Plastik	1/4	50 mm Soldável	202	294	342	110	102
	1/3
	1/2
