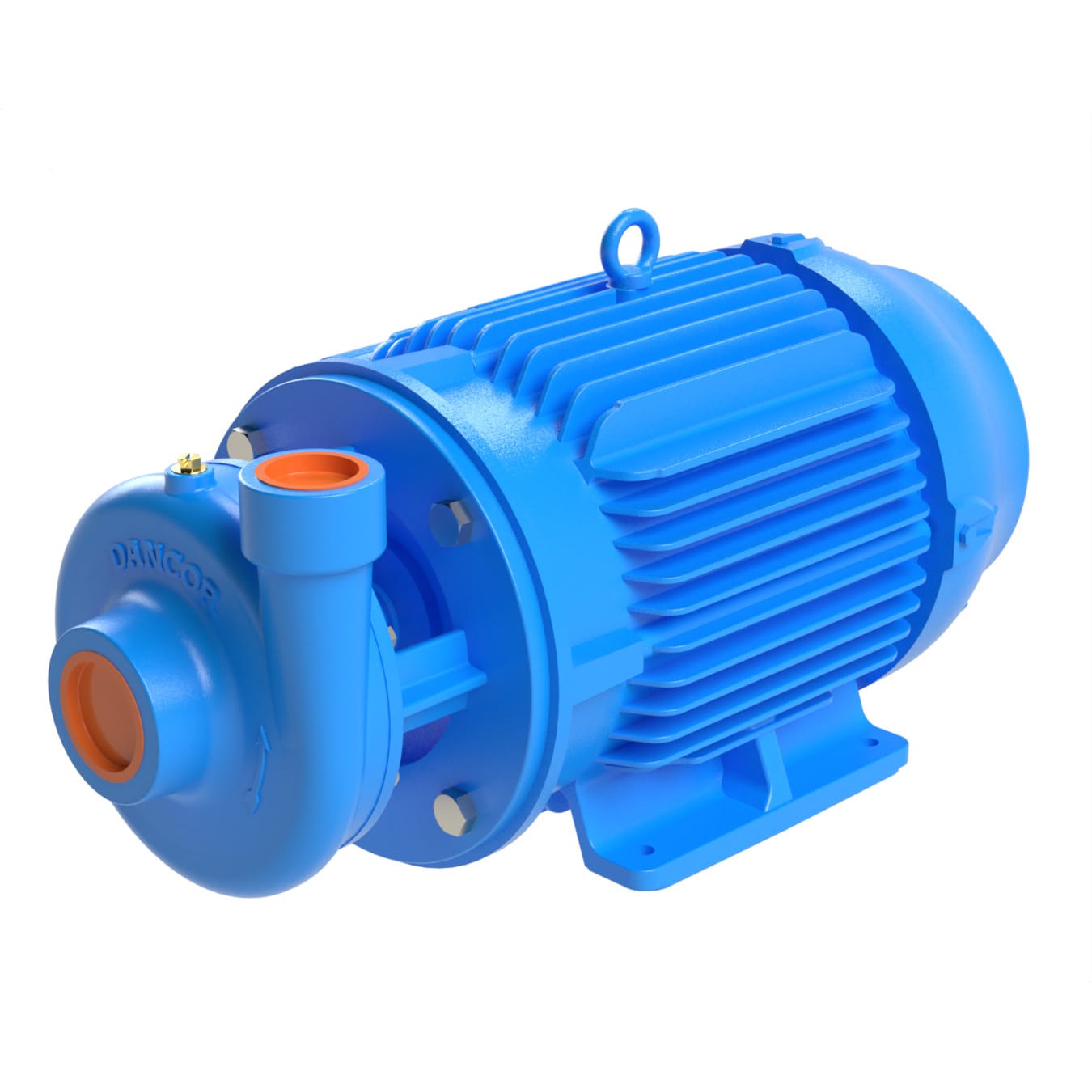

CAM 69-90

Centrífuga de Aplicações Múltiplas

Indicada para aplicações que exigem altas vazões associadas a pressões elevadas, a CAM 69-90 oferece altura manométrica aproximada de até 70 mca no ponto de melhor rendimento, garantindo desempenho eficiente em diferentes sistemas.
Pode ser utilizada em abastecimento e transferência de água em instalações prediais e comerciais, incluindo pressurização de redes hidráulicas e alimentação de reservatórios.
No setor industrial, é indicada para circulação e transferência de água em processos produtivos, sistemas de refrigeração, chillers, torres de resfriamento, além de lavagem de equipamentos e abastecimento de sistemas hidráulicos.
Já no setor agrícola, pode ser aplicada em sistemas de irrigação, fertirrigação, abastecimento de reservatórios e distribuição de água em propriedades rurais.

aplicações:

Características técnicas

Material empregado: rotor, carcaça e intermediária em ferro fundido.
Motor: 2 polos, 3500 rpm, com grau de proteção IP55 e isolamento classe F. Tensão: 220 / 380 / 440 V – Trifásico.
Vedação do eixo: realizada por selo mecânico Ø 1¾”, tipo 21, conjunto de alta precisão composto por borracha nitrílica, mola em aço inoxidável e faces de vedação em grafite e cerâmica.
Temperatura de trabalho do líquido até 80°C.

Opcionais Disponíveis:

Selo mecânico: em Viton
Selo mecânico: Nos casos em que haja a presença de abrasivos recomenda-se o uso do selo mecânico em carbeto de silício.

Motor elétrico

50 Hz
Outras tensões
Isolamento classe H
Eixo em aço inox
Bombas mancalizadas.

Benefícios

Versatilidade de aplicação, atendendo diferentes demandas de vazão e pressão em sistemas prediais, industriais e agrícolas.
Sistema construtivo com back-pull-out, que permite desmontagem e manutenção mais rápidas, sem a necessidade de remover a bomba da tubulação.
Engenharia de alta performance, com conjunto hidráulico projetado por softwares de modelagem avançada, garantindo fluxo otimizado e máximo rendimento operacional.
Projeto robusto e fabricação com rigoroso controle de qualidade, assegurando maior confiabilidade, durabilidade e desempenho do equipamento.

Diferenciais

Projeto otimizado para alto rendimento hidráulico, contribuindo para a redução dos custos operacionais e maior eficiência energética ao longo do tempo.
O modelo de 25 cv possui classificação B de eficiência energética e entrega aproximadamente 5% a mais de pressão, proporcionando maior desempenho nas aplicações.

Tabela de seleção

Modelo	Pot. (cv)	Ø Tubulação		AMT MÁX. (mca)	Altura Manométrica Total em metros de coluna de Água (mca) – Não estão incluídas as perdas por atrito
Trifásico		Sucção (bsp)	Elevação (bsp)		48	50	52	54	56	58	60	62	64	66	68	70	72	74	76	78
220/380/ 440/760V		Sucção (bsp)	Elevação (bsp)		Vazão ( m³/h )
69-90 TJM	20	2.1/2″ BSP	2″ BSP	62	87,3	83,6	78,6	71,8	61,9	48,9	32,9
69-90 TJM	25			74					93,0	89,9	87,3	83,3	79,4	71,4	61,1	48,6	33,9
69-90 TJM	30			80							96,9	91,2	86,2	82,0	77,6	68,5	62,3	56,1	48,0	40,1

IMPORTANTE: Não utilizar as bombas em alturas inferiores àquelas limitadas pela linha demarcativa, sob o risco de sobrecarga no motor elétrico, ocasionando a perda da GARANTIA.

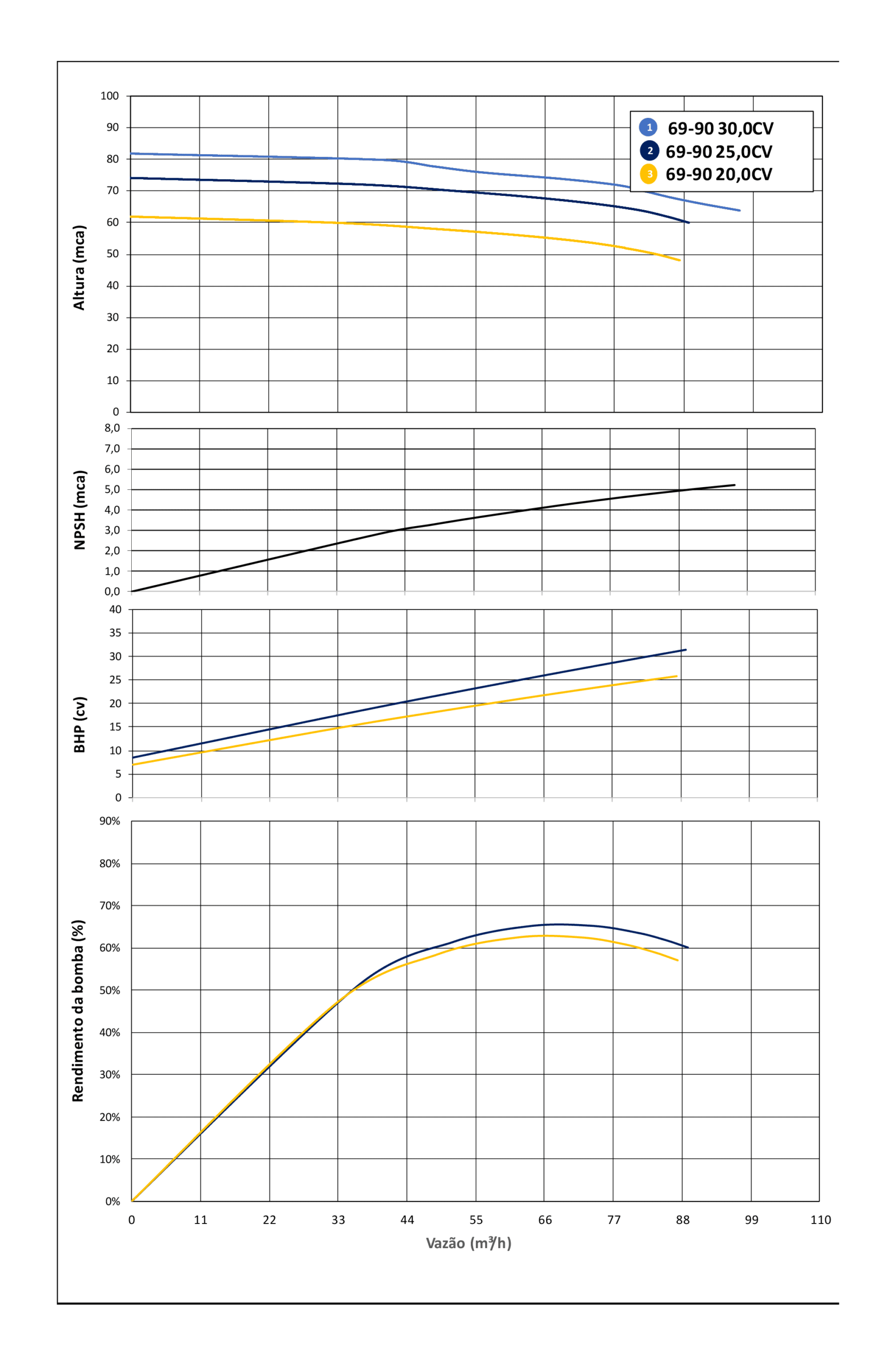

Curvas

Tabela de Seleção - Dancor Bomba CAM 69-90

Componentes

Componentes - Dancor Bomba CAM 69-90

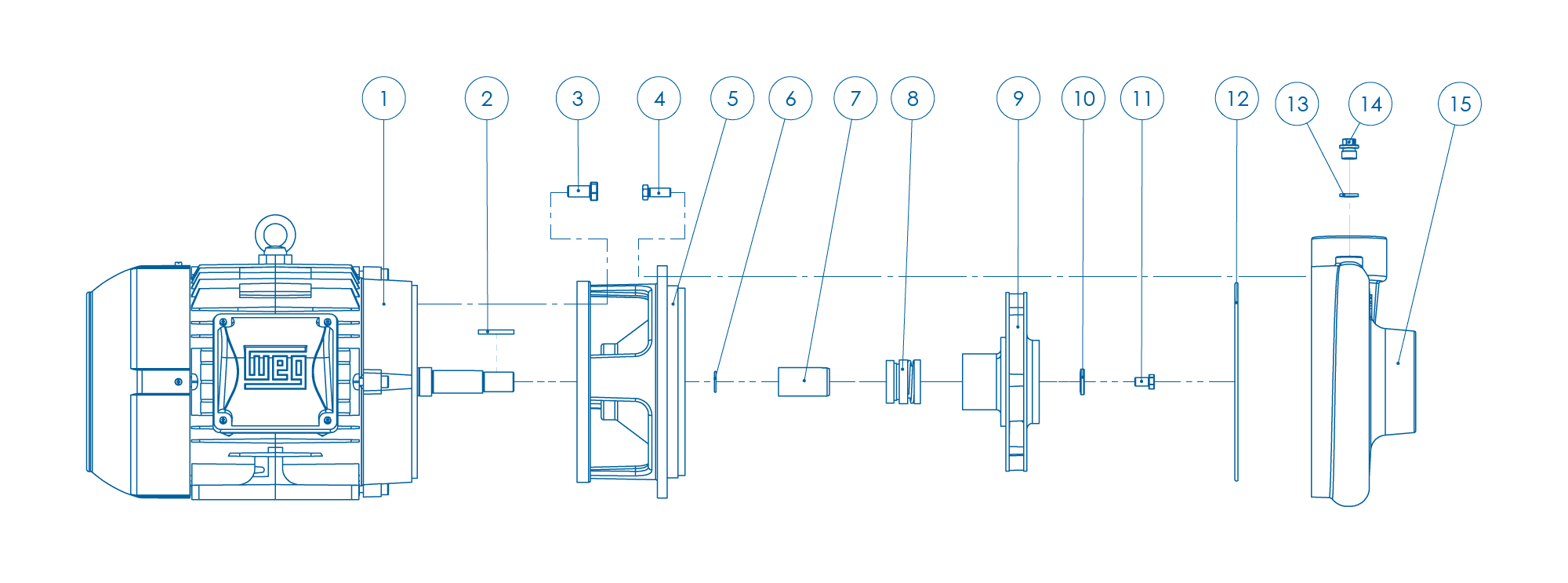

Componentes – Descrição
1	MOTOR ELÉTRICO
2	CHAVETA
3/4	PARAFUSO SEXTAVADO
5	INTERMEDIÁRIA
6	O’ RING
7	BUXA DO EIXO
8	SELO MECÂNICO
9	ROTOR
10	ARRUELA DE FIXAÇÃO DO ROTOR
11	PARAFUSO SEXTAVADO
12	O’ RING
13	ARRUELA
14	PLUG DE ESCORVA
15	CARCAÇA

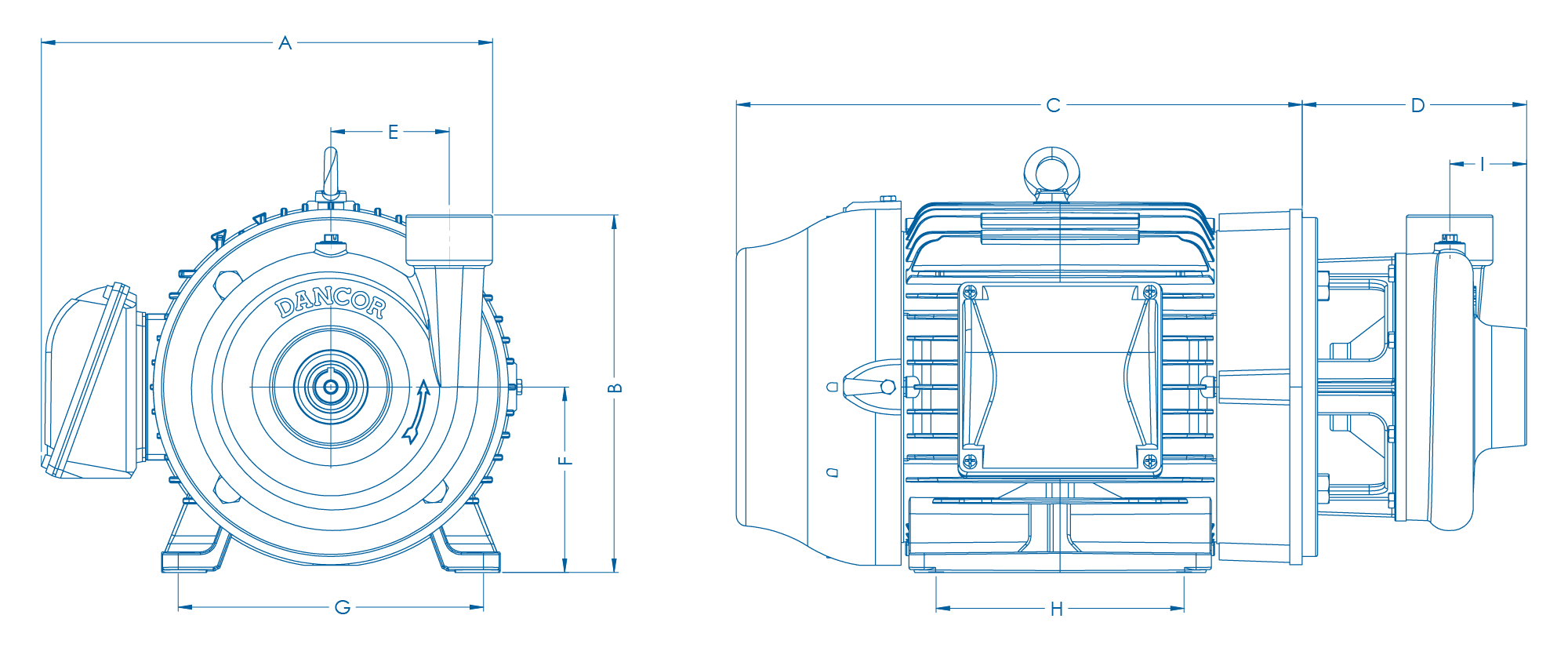

Dimensionais

Dimensional - Dancor Bomba CAM 69-90

MODELO	CV	TUBULAÇÃO		A	B	C	D	E	F	G	H	I
		SUC (bsp)	ELEV (bsp)
69-90	20	2.1/2″	2″	422	327	484	218	115	160	254	210	75
	25
	30			438	347	550			180		245

aplicações:

Características técnicas

Opcionais Disponíveis:

Motor elétrico

Benefícios

Diferenciais

Tabela de seleção

Curvas

Componentes

Dimensionais

Downloads

Catálogo CAM 69-90

Manual - CAM 69-90
