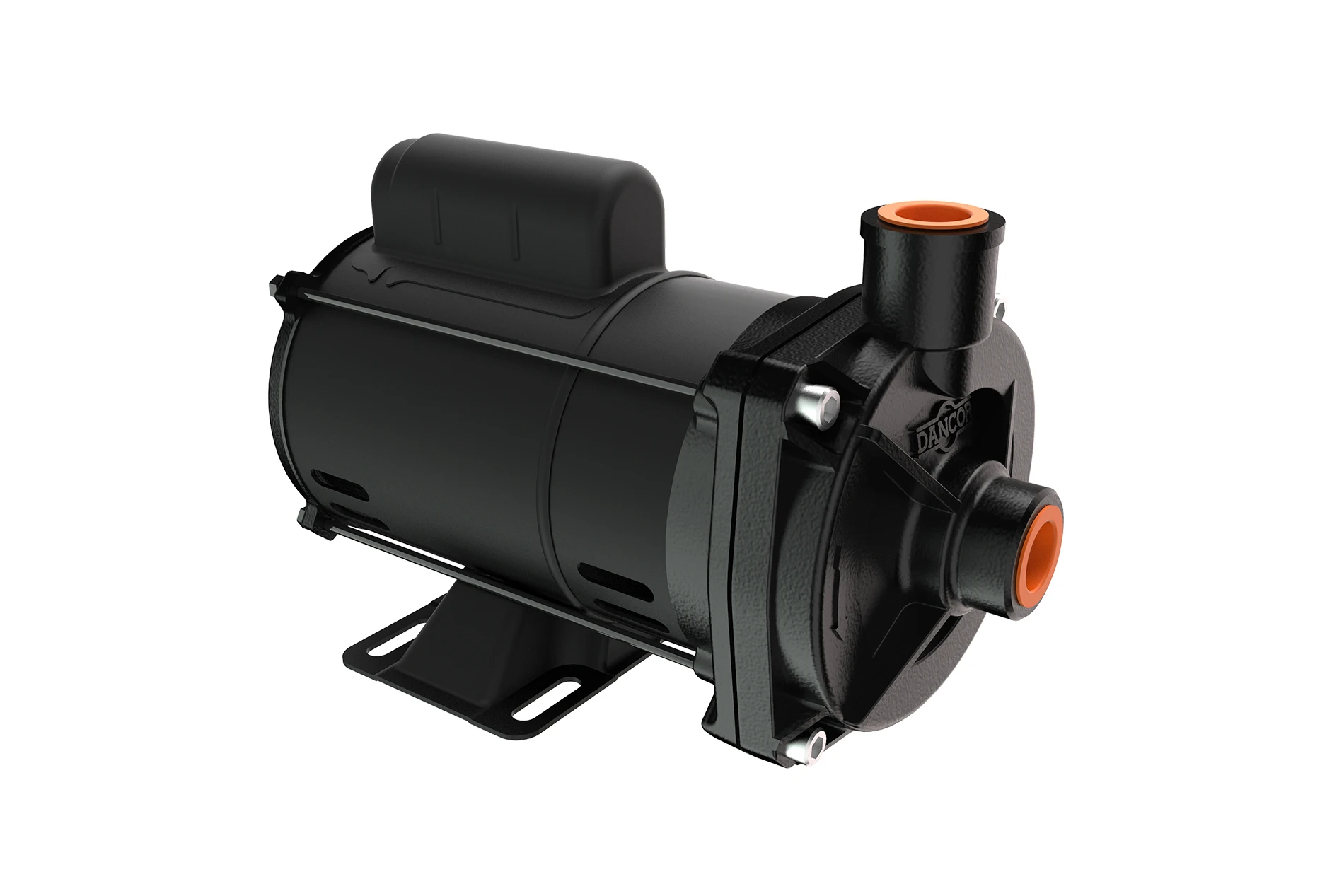

Bomba Centrífuga Dancor CP-4C e CP-4R

Centrífugas

CP-4C / CP-4R

Bombas Centrífugas

Indicada para captação e bombeamento de água limpa a partir de cisternas e reservatórios, com sucção de até 8 metros, em sistemas hidráulicos de baixa e média pressão.

Pode ser utilizada em sistemas de abastecimento, transferência de água, irrigação de pequeno porte e pressurização.

Atende aplicações residenciais, comerciais, prediais e agrícolas, conforme as condições de uso do sistema.

aplicações:

Características técnicas

Intermediária e carcaça em termoplástico reforçado com fibra de vidro:
Componentes que não contaminam o líquido bombeado e apresentam resistência a determinados produtos químicos.
Rotor do tipo fechado, em termoplástico de engenharia reforçado com fibra de vidro.
Vedação do eixo por selo mecânico de precisão, construído com borracha nitrílica, mola em aço inox e faces de vedação em grafite e cerâmica.
- Ø 1/2” (modelos monofásicos).
- Ø 5/8” (modelos trifásicos).

Motor Elétrico:

Motor de 2 polos, 3.500 rpm, 50/60 Hz.
Norma NEMA MG 1
Eixo em aço carbono.
- Ø 1/2” (modelos monofásicos).
- Ø 5/8” (modelos trifásicos).
Protetor térmico contra sobrecarga.
Grau de proteção IP21.
Isolamento classe F.
Tensões:
- Monofásicos: 110–127 V / 220–254 V.
- Trifásicos: 220/380 V.

Opcionais

Selo mecânico: Em Viton. Nos casos em que haja a presença de abrasivos recomenda-se o uso do selo de carbeto de silício.
Motor elétrico:
- 50Hz
- Outras tensões
- Isolamento classe H
- Eixo em aço inox
- Outros opcionais sob consulta

Benefícios

Compacta e leve, facilitando o transporte, a instalação e o manuseio.
Boa eficiência hidráulica, garantindo melhor aproveitamento da vazão e do consumo de energia.
Construção em termoplásticos de engenharia, oferecendo elevada resistência à corrosão e maior durabilidade.
Proteção contra sobrecarga, garantindo maior segurança operacional e contribuindo para a vida útil do equipamento.
Operação confiável para diferentes aplicações de bombeamento de água limpa.
Facilidade de manutenção, com peças de reposição disponíveis.
Assistência técnica disponível em todo o país.
Garantia de 18 meses.

Diferenciais

Conjunto hidráulico em termoplásticos de engenharia reforçados com fibra de vidro, que não contaminam o líquido bombeado.

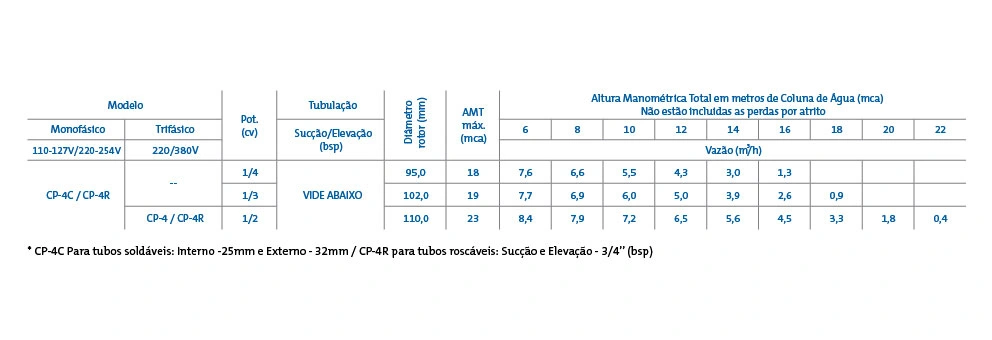

Tabela de seleção

Modelo		Pot. (cv)	Tubulação	Diâmetro rotor (mm)	AMT máx. (mca)	Altura Manométrica Total em metros de Coluna de Água (mca) Não estão incluidas as perdas por atrito
Monofásico	Trifásico		Sucção/Elevação (bsp)			6	8	10	12	14	16	18	20	22
110-127V/220-254V	220/380V		Sucção/Elevação (bsp)			Vazão (m³/h)
CP-4C / CP-4R		1/4	VIDE ABAIXO	95,0	18	7,6	6,6	5,5	4,3	3,0	1,3
CP-4C / CP-4R		1/3		102,0	19	7,7	6,9	6,0	5,0	3,9	2,6	0,9
CP-4 / CP-4R		1/2		110,0	23	8,4	7,9	7,2	6,5	5,6	4,5	3,3	1,8	0,4

CP-4C para tubos soldáveis: Interno -25mm e Externo – 32mm. CP-4R para tubos roscáveis: Sucção e Elevação – 3/4’’ (bsp)

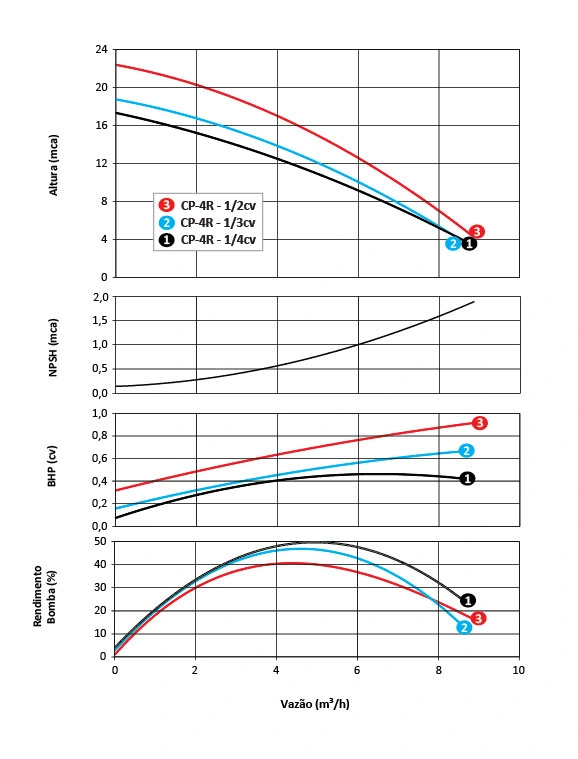

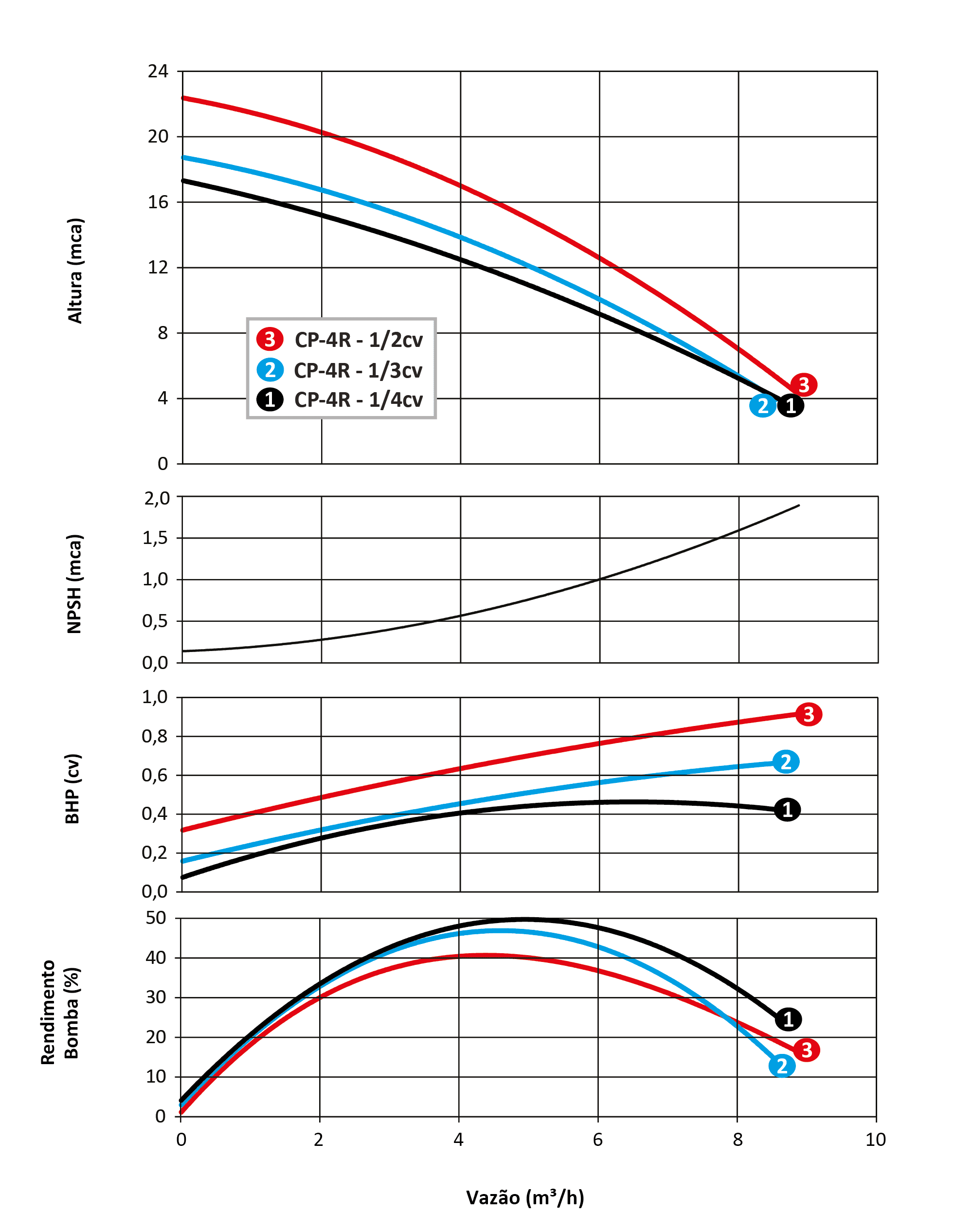

Curvas

Curvas Dancor CP-4C - CP-4R

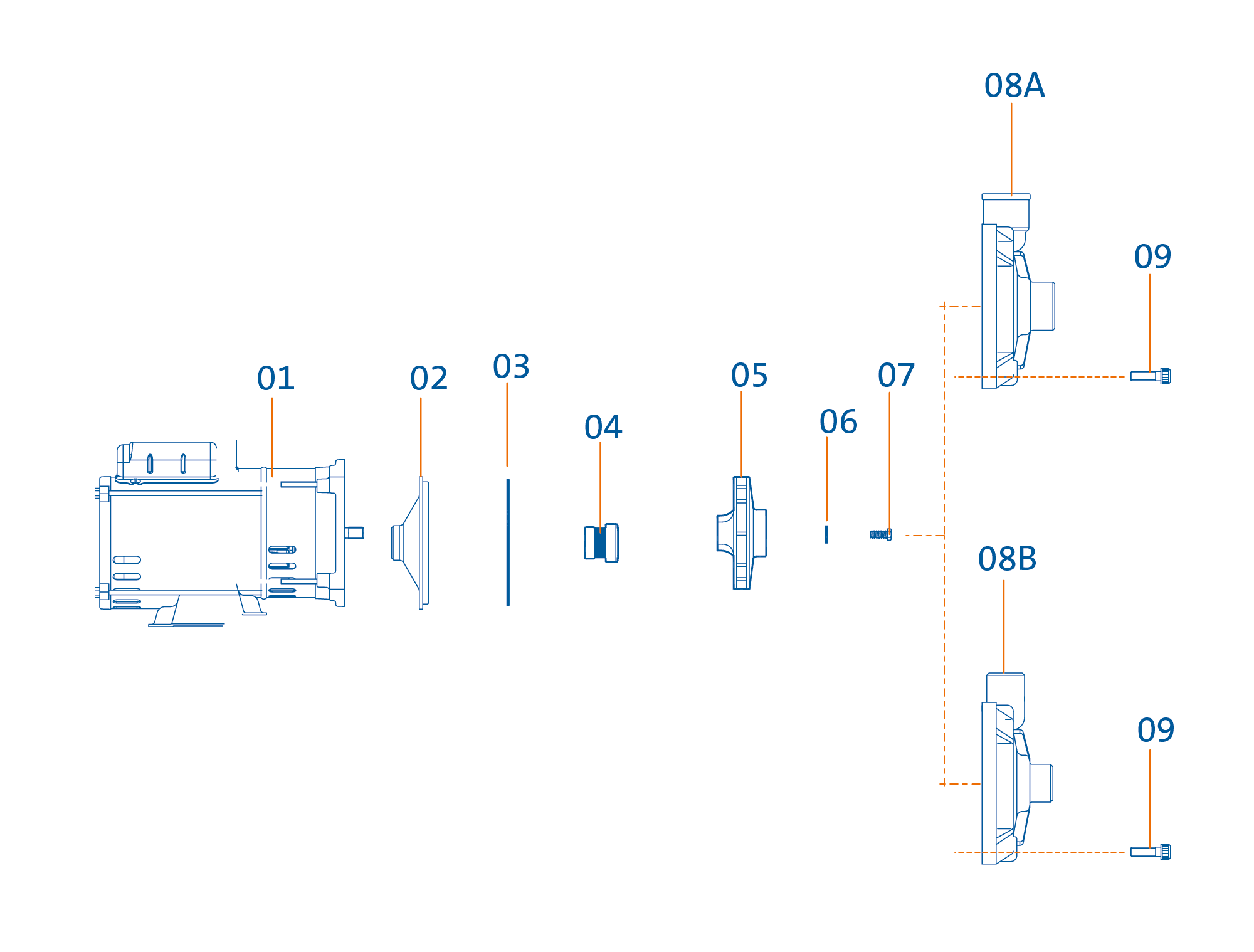

Componentes

Componentes Dancor CP-4C - CP-4R

Componentes – Descrição
01	Motor Elétrico
02	Intermediária interna
03	O`ring
04	Selo mecânico
05	Rotor
06	Arruela lisa
07	Parafuso aço inox
08	Carcaça
09	Parafuso Allen

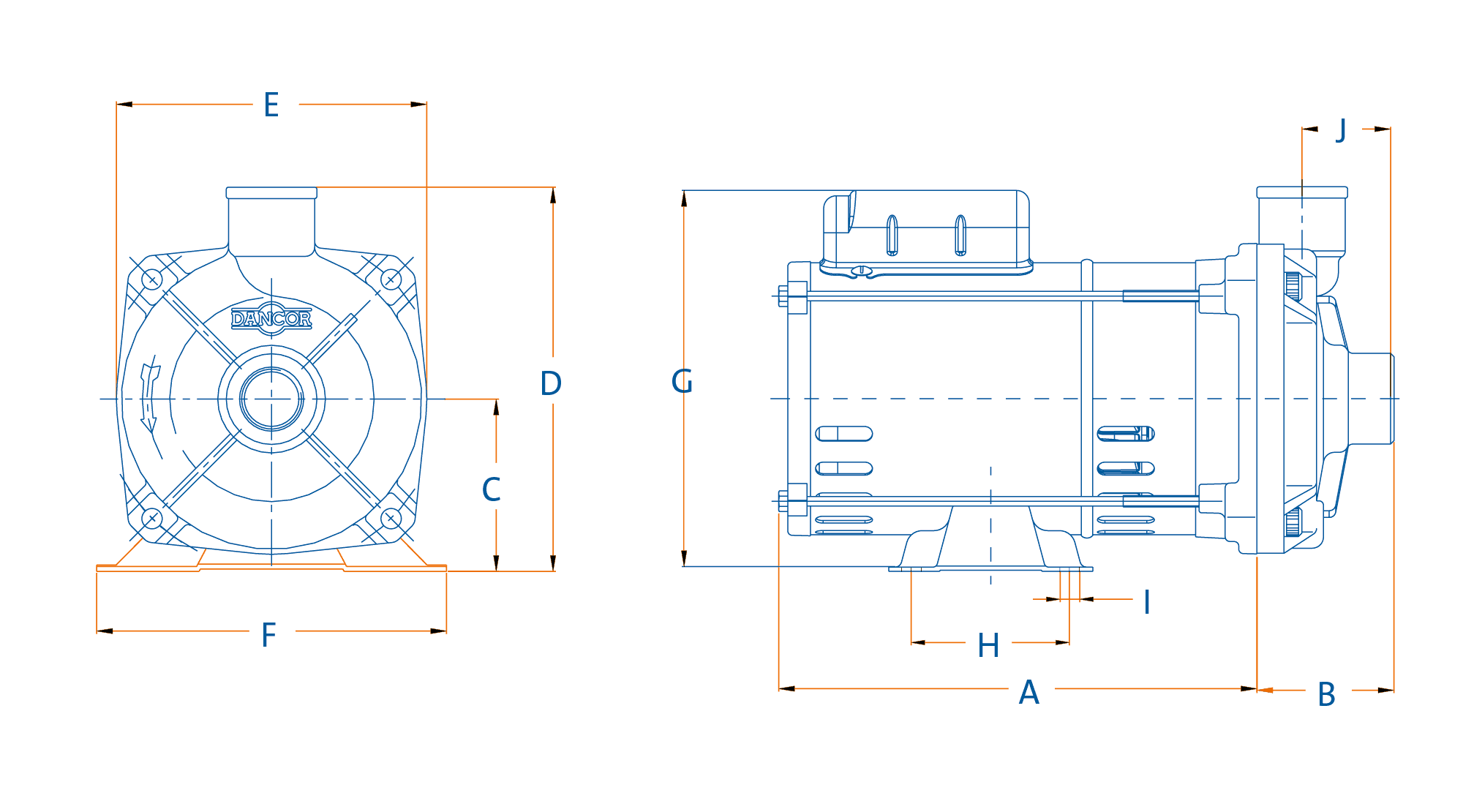

Dimensionais

Dimensional Dancor CP-4C - CP-4R

MODELO	cv	Tubulação	A	B	C	D	E	F	G	H	I	J	PESO (Kg)
MODELO	cv	Suc/Elev (bsp)	A	B	C	D	E	F	G	H	I	J	PESO (Kg)
CP-4C/R	1/4	3/4″*	211	60	76	170	137	156	173,5	69,8	8,7	40	6,1
	1/3		186										6,1
	1/2		186										6,4
