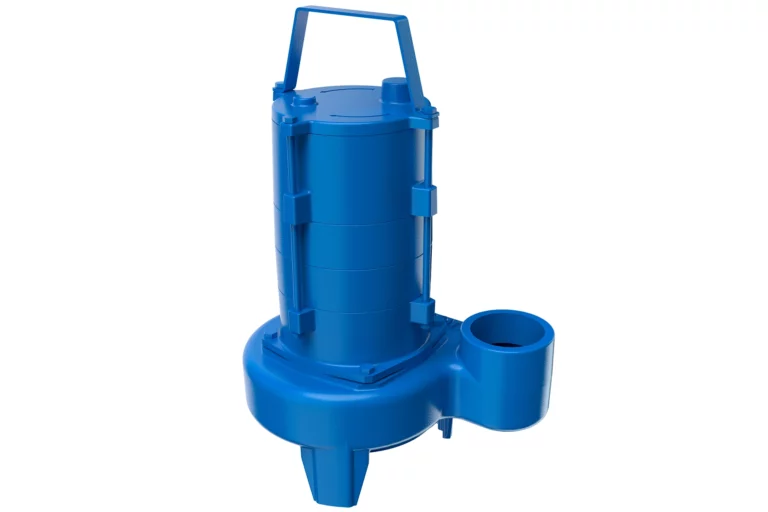

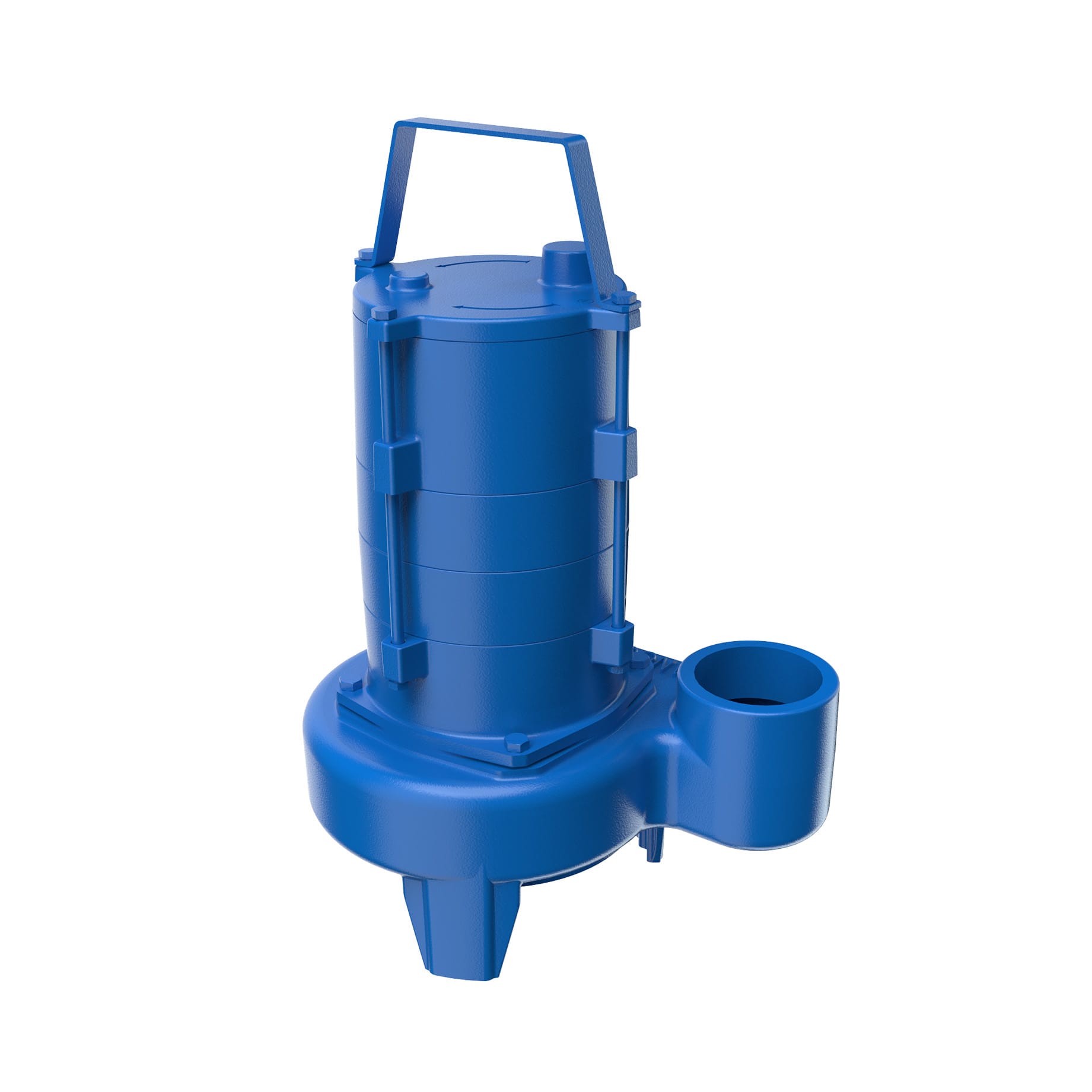

SÉRIE DS 76-50
Bomba Submersível para Drenagem
Indicada para drenagem de águas servidas e pluviais, podendo ser utilizada em estações de tratamento de esgoto.
Também pode ser aplicada em drenagens de emergência em locais inundados, como garagens e casas de máquinas, além da transferência de água entre reservatórios, depósitos e piscinas.
Indicada ainda para rebaixamento de lençol freático, drenagem de resíduos industriais e rejeitos animais.
Passagem de sólidos de 50 mm.
Bocais com rosca BSP.
Comprimento do cabo de ligação: 3,5m.
Carcaça, intermediária e placa de desgaste: em ferro fundido.
Rotor: semi-aberto em ferro fundido. Rotor xado ao eixo por chaveta.
Vedação do eixo: por selo mecânico 5/8’’ tipo 06, construído com borracha nitrílica, mola de aço inox e faces de vedação em carbeto de silício.
Projeto construtivo voltado para operação em ambientes com maior carga de sólidos, mantendo desempenho e confiabilidade em aplicações severas.
Maior capacidade de bombeamento dentro da linha, atendendo demandas com maiores volumes e vazões.

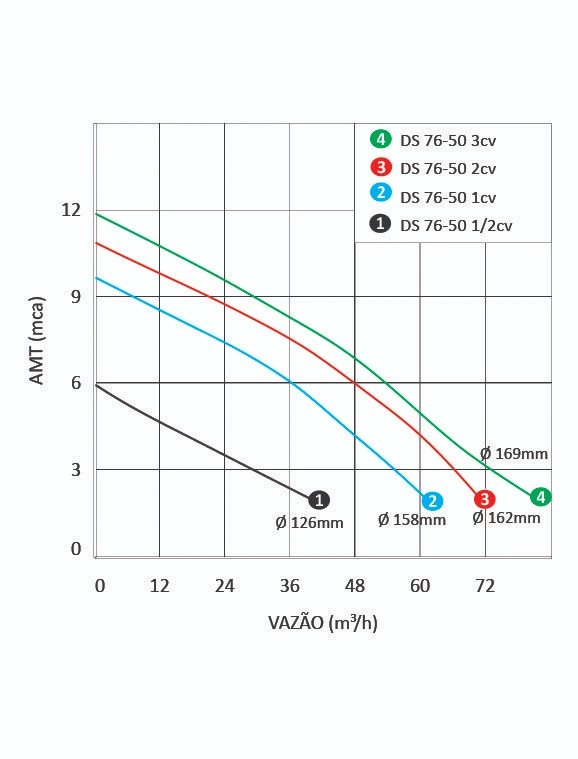

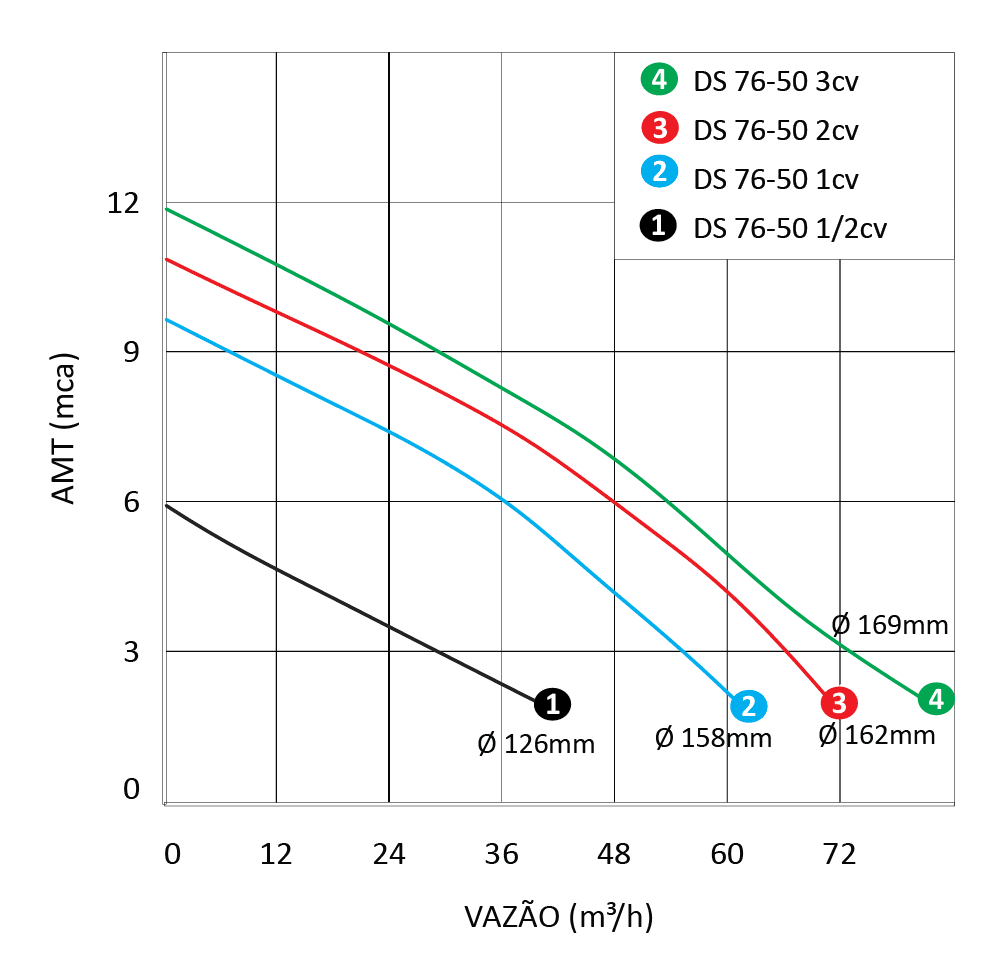

| Modelo | Pot. (cv) | Elevação | AMT máx. (mca) | Diâmetro rotor (mm) | Altura Manométrica total em metros de coluna de água (mca) – Não estão incluídas as perdas por atrito | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Monofásico | Trifásico | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | ||||
| 127 ou 220V | 220V ou 380V | Vazão (m³/h) | |||||||||||||
| DS-76-50 | ½ | 3” | 5,9 | 126 | 39,26 | 28,71 | 18,42 | 7,34 | |||||||
| 1 | 9,6 | 158 | 60,54 | 55,56 | 48,71 | 41,10 | 35,66 | 27,49 | 16,77 | ||||||
| 2 | 10,8 | 162 | 70,51 | 65,92 | 60,73 | 54,34 | 46,26 | 39,62 | 30,86 | 20,34 | 6,87 | ||||
| 3 | 11,8 | 169 | 81,55 | 76,48 | 69,77 | 62,35 | 55,40 | 49,0 | 40,43 | 30,57 | 20,34 | 9,13 | |||

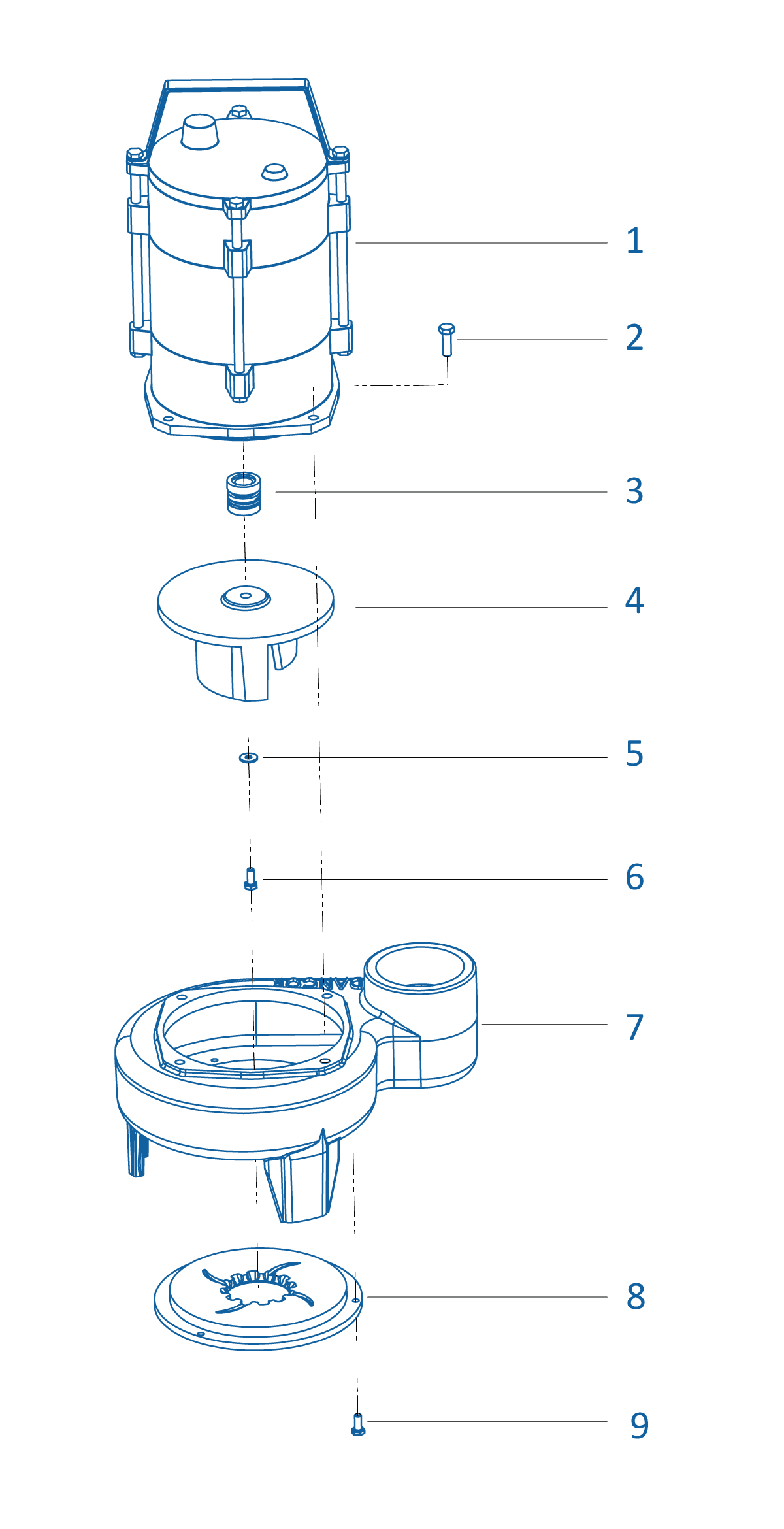

| ITEM | DESCRIÇÃO |
|---|---|
| 1 | Motor Elétrico |
| 2 | Parafuso |
| 3 | Selo mecânico |
| 4 | Rotor DS 76-50 |
| 5 | Arruela lisa |
| 6 | Parafuso sextavado |
| 7 | Carcaça DS 76-50 |
| 8 | Placa de desgaste |
| 9 | Parafuso sextavado |

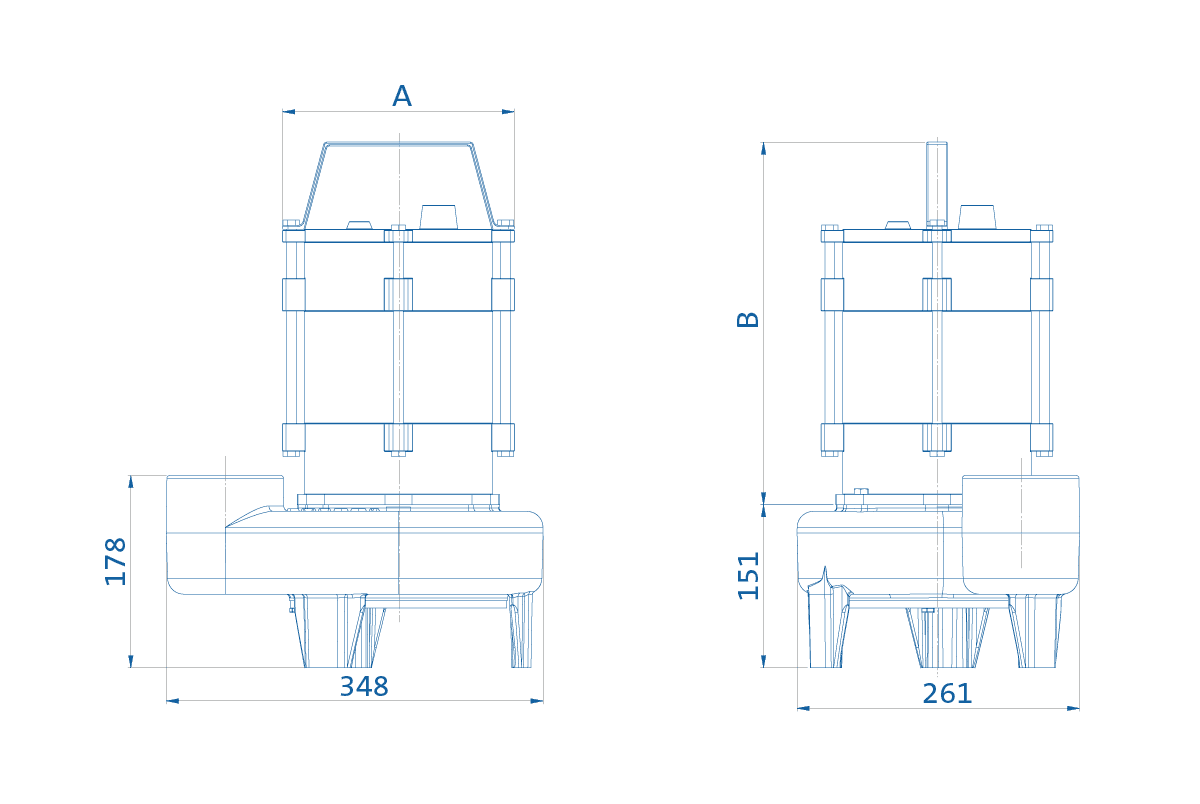

| Motores | A | B |
|---|---|---|
| 1/2cv M 4P 127/220V 60Hz SUB | 214 | 336,9 |
| 1cv 4P 110/220V 60Hz SDE | 214 | 336,9 |
| 2cv M 4P 127/220V 60Hz SUB | 214 | 376,9 |
| 3cv M 4P 127/220V 60Hz SUB | 214 | 376,9 |
| 0,5cv T 4P 220/380V 60Hz SUB | 214 | 336,9 |
| 1,0cv 4P 220/380V 60Hz SDE | 214 | 336,9 |
| 2,0cv T 4P 220/380V 60Hz SUB | 214 | 376,9 |
| 3,0cv T 4P 220/380V 60Hz SUB | 214 | 379,9 |
