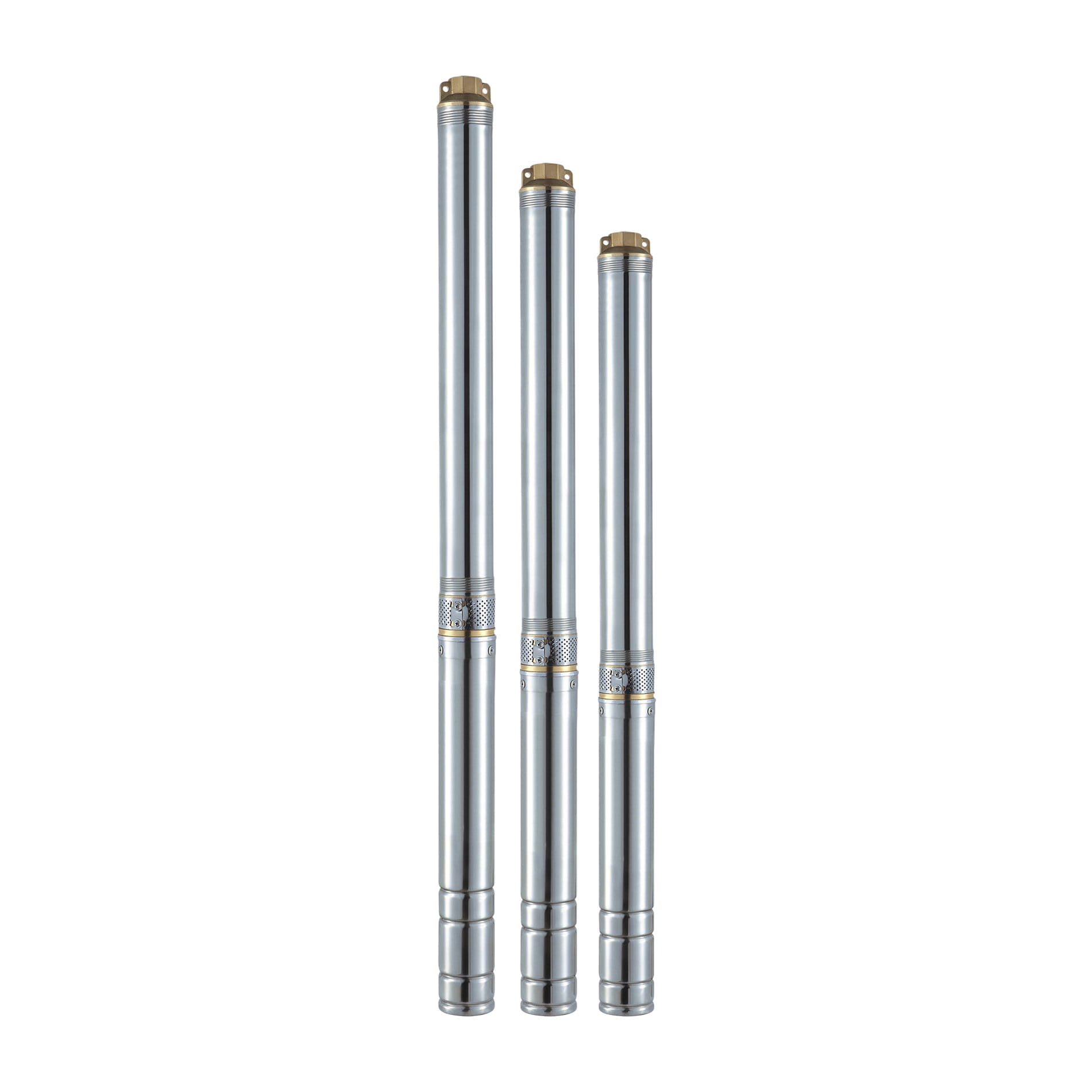

Submersa 2.5 Pol | 2.5-DS-11-16-22 COM CAPACITOR EMBUTIDO

Bombas Submersas para Poços

Indicadas para captação de água em poços tubulares com diâmetro mínimo de 2,5” (75 mm), atendendo a sistemas de abastecimento de água e aplicações de baixa vazão.

Também são indicadas para sistemas de irrigação, incluindo agricultura, paisagismo e jardins, além de aplicações para rebaixamento de lençóis freáticos.

A instalação em poços de pequeno diâmetro proporciona praticidade em locais com espaço reduzido.

aplicações:

Características técnicas

Bocal e intermediária em latão.
Carcaça e eixo em aço inox.
Impulsores e difusores em termoplástico de engenharia.

Motor Elétrico:

Construção em aço inox.
Refrigerado a óleo atóxico.
Tensão única: monofásico 127 V ou 220 V.
Grau de proteção IP68.
Classe de Isolação: F
Capacitor embutido.

Benefícios

Maior resistência à corrosão, contribuindo para maior durabilidade do conjunto.
Melhor eficiência hidráulica, com menor desgaste dos componentes.
Maior vida útil do motor, com melhor dissipação térmica.
Operação segura em regime totalmente submerso.
Baixo consumo de energia.
Instalação simplificada, sem necessidade de capacitor externo.

Diferenciais

Conjunto construtivo com bocal e intermediária em latão, proporcionando uma configuração diferenciada para aplicações em poços de pequeno diâmetro.
Impulsores e difusores em termoplástico de engenharia, compondo o conjunto hidráulico da bomba.
Motor com tensão única, disponível nas versões monofásicas de 127 V ou 220 V, facilitando a especificação conforme a instalação elétrica disponível.

Compatibilidades e Aplicações Específicas:

Indicada para bombeamento de água limpa, livre de sólidos em suspensão.
Compatível com líquidos com concentração de abrasivos inferior a 50 g/m³.
O líquido bombeado deve estar livre de substâncias não compatíveis com a bomba e seus componentes.

Observações Técnicas:

Temperatura máxima do líquido: 35 °C.
Faixa de pH do líquido: 6,0 a 9,0.
A bomba deve operar com líquidos livres de sólidos em suspensão e substâncias incompatíveis com seus componentes.

Tabela de seleção

Modelo	Estágios	Pot. (cv)	Elevação (bsp)	AMT	Altura Manométrica Total em metros de Coluna de Água (mca) – Não estão incluídas as perdas por atrito
Modelo					10	15	20	25	30	35	40	45	50	55	60	65	70	75	80
Monofásico 110V ou 220V					Vazão (m³/h)
2.5-DS-11	11	1/3	1″	43	2,7	2,5	2,2	1,9	1,6	1,1	0,6
2.5-DS-16	16	1/2		63	2,8	2,6	2,5	2,3	2,1	1,9	1,7	1,4	1,2	0,8	0,4
2.5-DS-22	22	3/4		82	2,9	2,8	2,7	2,5	2,4	2,3	2,1	2,0	1,8	1,6	1,4	1,2	0,9	0,6	0,2

Curvas

Curva Submersa 4 Pol | SPP-2.1 S-SSR-TSR

Componentes

Componentes	Descrição
01	Vetor elétrico e rolamento
02	Intermediária
03	Filtro
04	Parafuso
05	Anel de atrito
06	Anel de fixação
07	Oring
08	Eixo
09	Mancal
10	Guia da bucha
11	Subconjunto difusor
12	Subconjunto intermediário
13	Lâmina do difusor
14	Rotor
15	Chave de vedação
16	Carcaça
17	Proteção de cabo
18	Presilha do cabo
19	Válvula
20	Bocal
21	Anel de retenção
22	Anel de vedação

Dimensionais

Dimensional Submersa 4 Pol | SPP-2.1 S-SSR-TSR

Modelo	Pot. (cv)	Dimensional (mm)
Modelo	Pot. (cv)	A	B	C
2.5-DS-11	1/3	463	578	1041
2.5-DS-16	1/2	646	787	1433
2.5-DS-22	3/4	752	1001	1753
