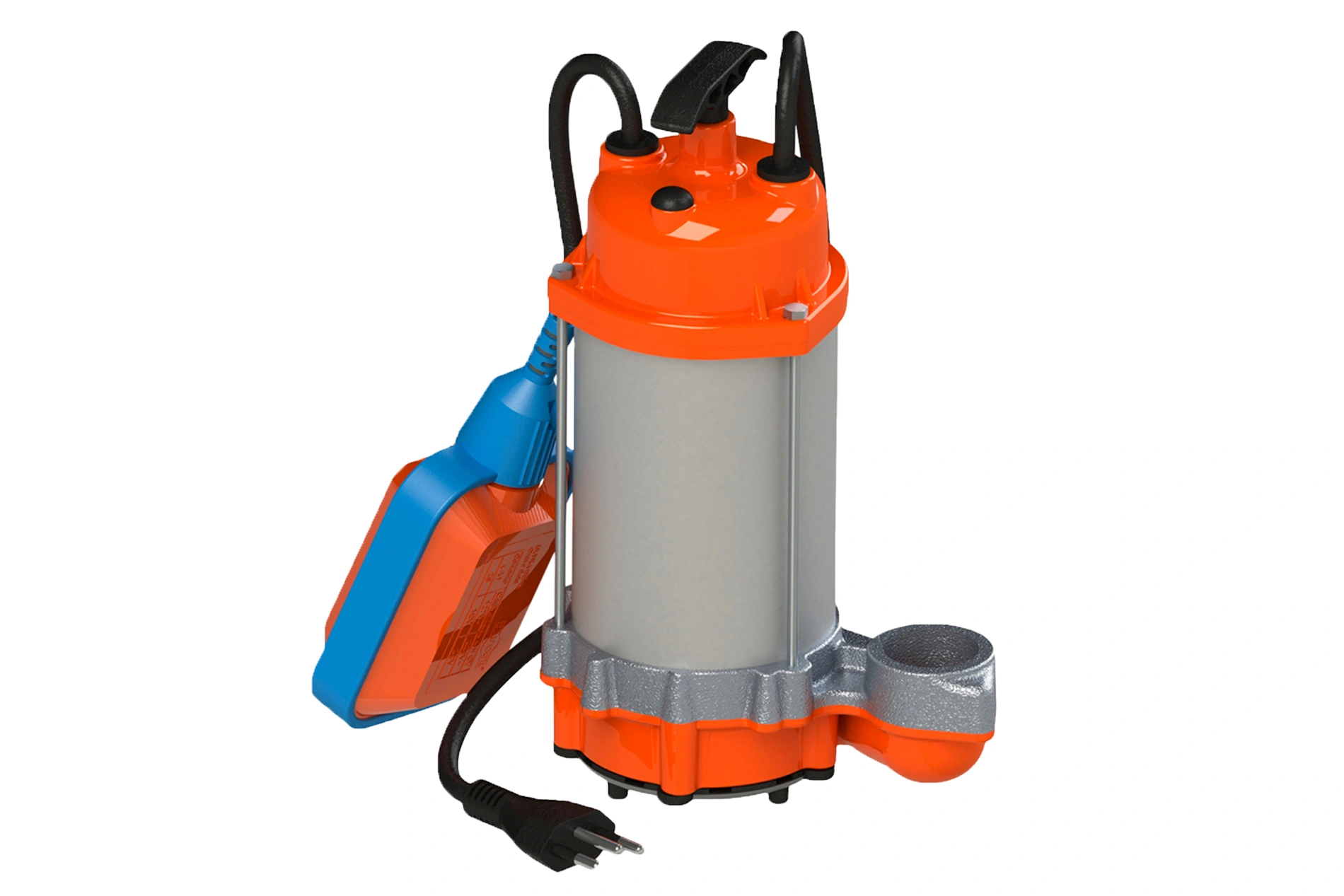

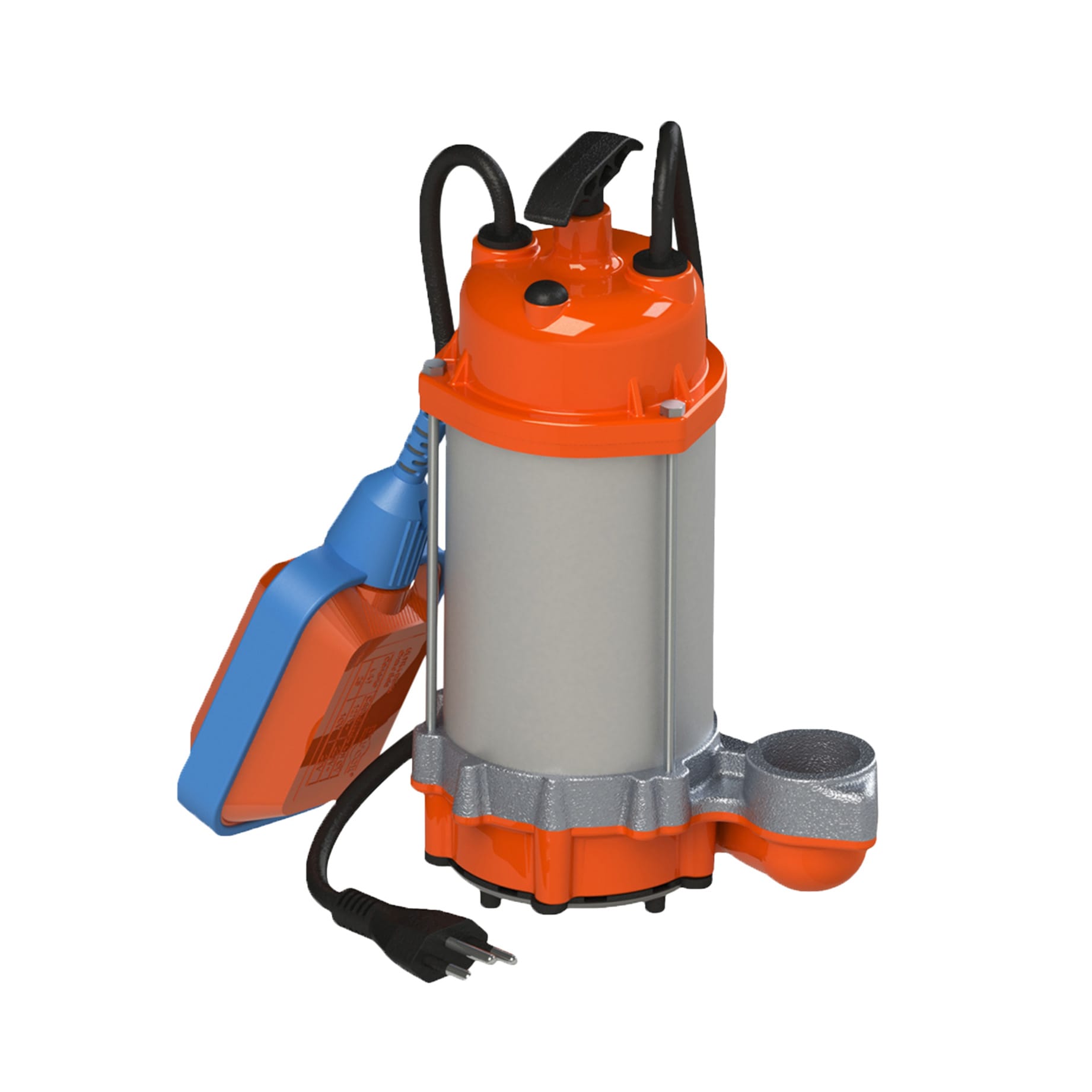

Ultra® DS-4 AL
Bomba Submersível para Drenagem
Indicada para drenagem de pequenos poços, caixas de coleta de água pluvial e infiltrações, com uso exclusivo para água limpa.
Também pode ser utilizada em pequenas irrigações de hortas e jardins com aproveitamento de águas pluviais, além de aplicações em fontes e chafarizes.
Opera em qualquer posição, oferecendo maior flexibilidade de uso em diferentes condições de instalação.

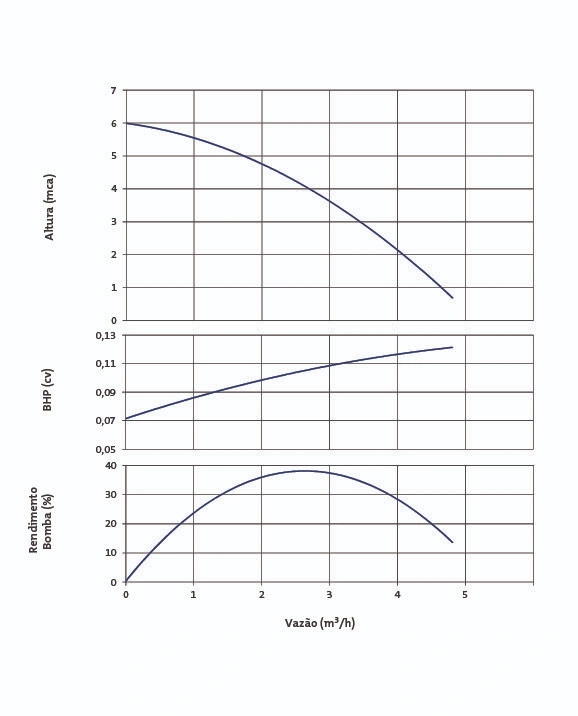

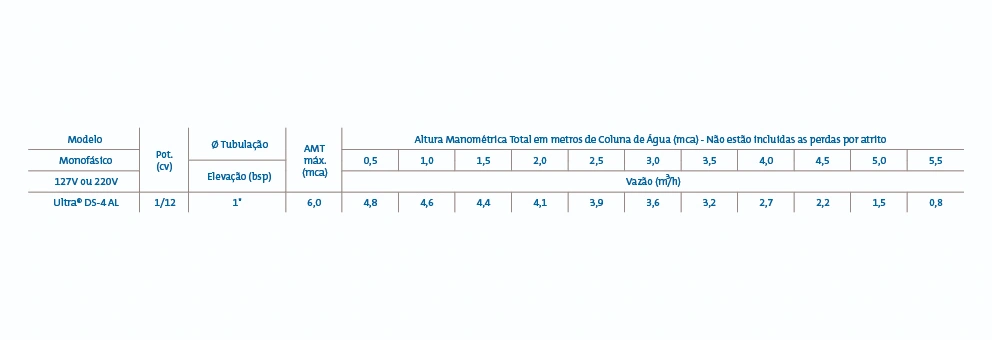

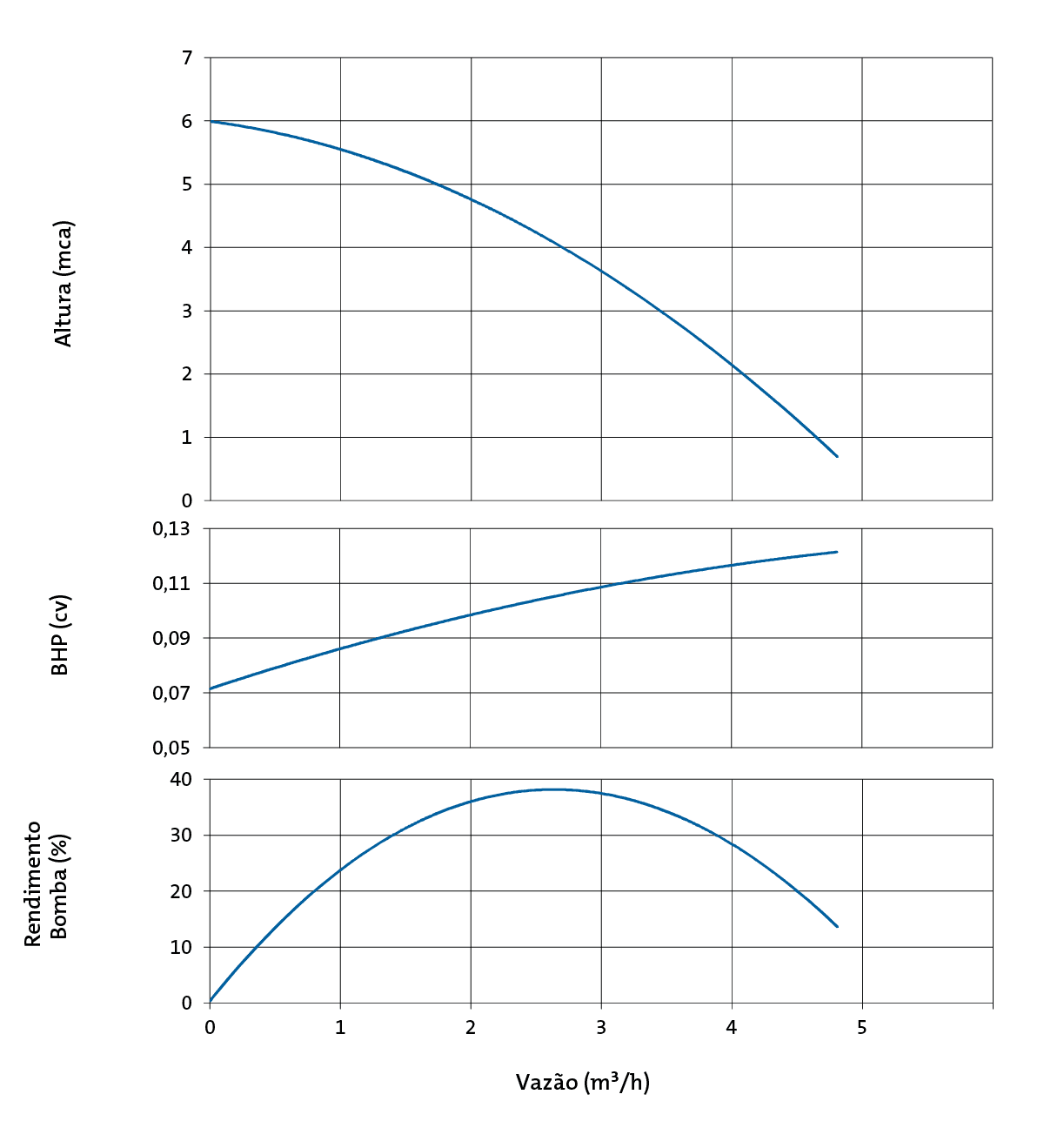

| Modelo | Pot. (cv) | Tubulação | AMT máx. (mca) | Altura Manométrica total em metros de coluna de água (mca) – Não estão incluídas as perdas por atrito | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Elevação (bsp) | 0,5 | 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | |||
| Monofásico 127 ou 220V | Vazão (m³/h) | |||||||||||||
| Ultra® DS-4 AL | 1/12 | 1″ | 6 | 4,8 | 4,6 | 4,4 | 4,1 | 3,9 | 3,6 | 3,2 | 2,7 | 2,2 | 1,5 | 0,8 |

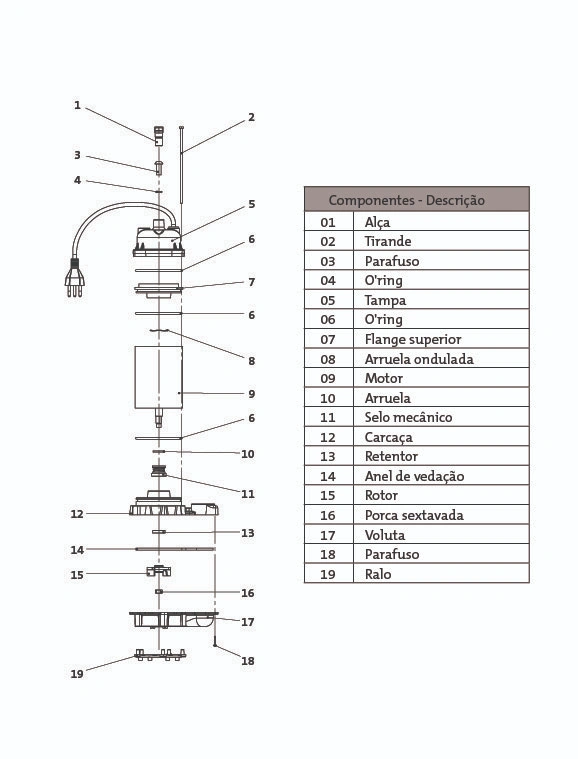

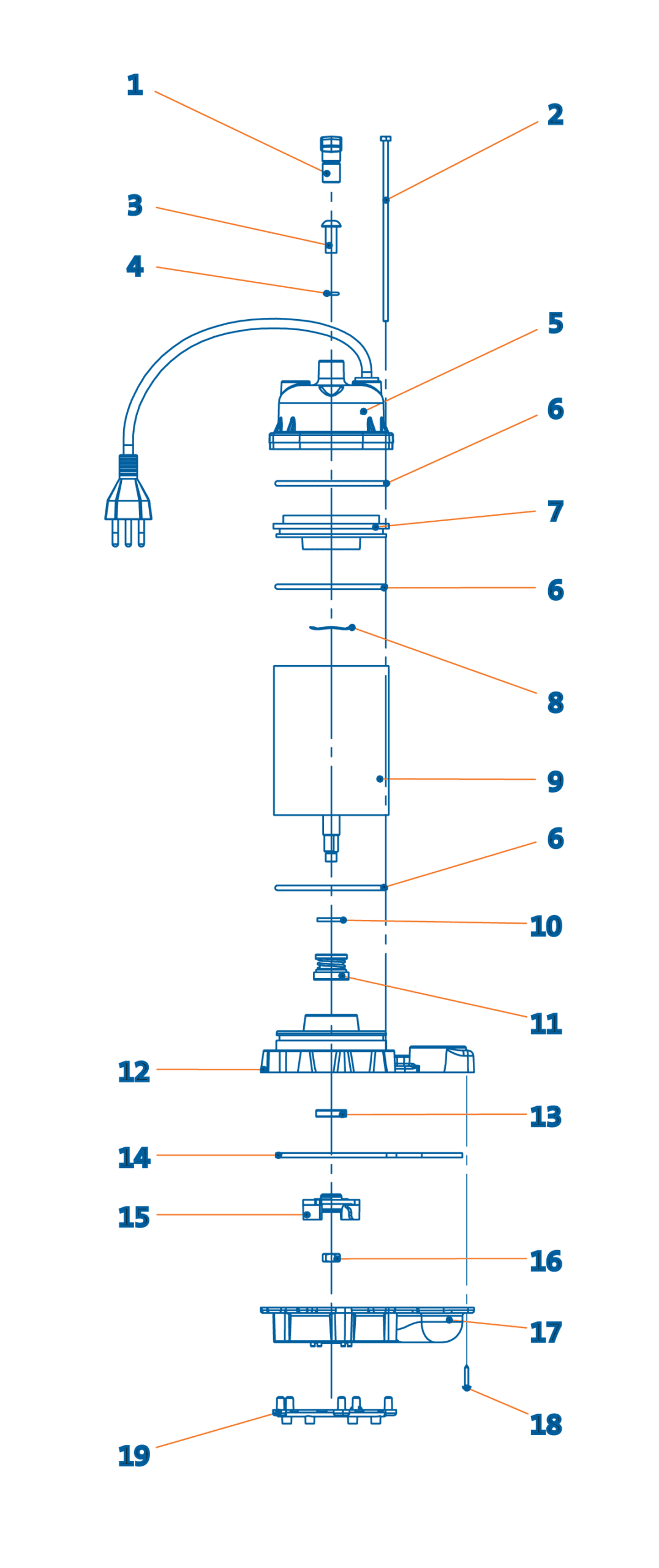

| Componentes – Descrição | |
|---|---|
| 01 | Alça |
| 02 | Tirande |
| 03 | Parafuso |
| 04 | O’ring |
| 05 | Tampa |
| 06 | O’ring |
| 07 | Flange superior |
| 08 | Arrula ondulada |
| 09 | Motor |
| 10 | Arruela |
| 11 | Selo mecânico |
| 12 | Carcaça |
| 13 | Retentor |
| 14 | Anel de vedação |
| 15 | Rotor |
| 16 | Porca sextavada |
| 17 | Voluta |
| 18 | Parafuso |
| 19 | Ralo |

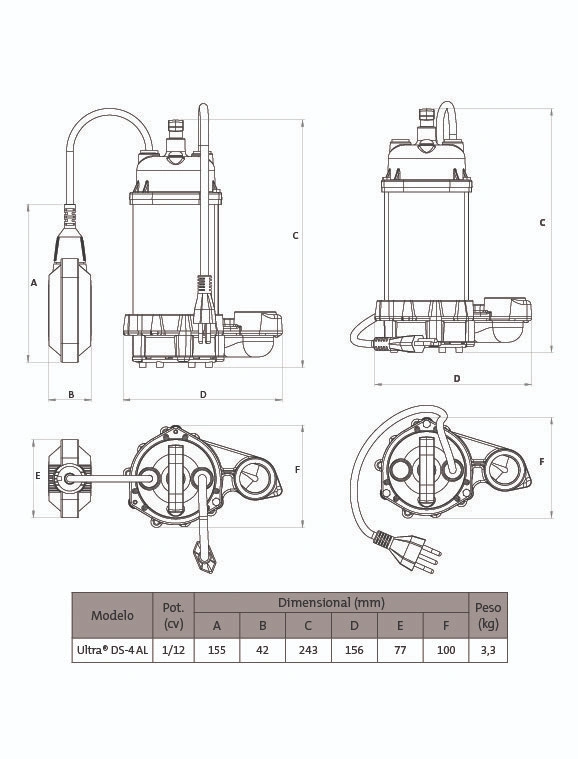

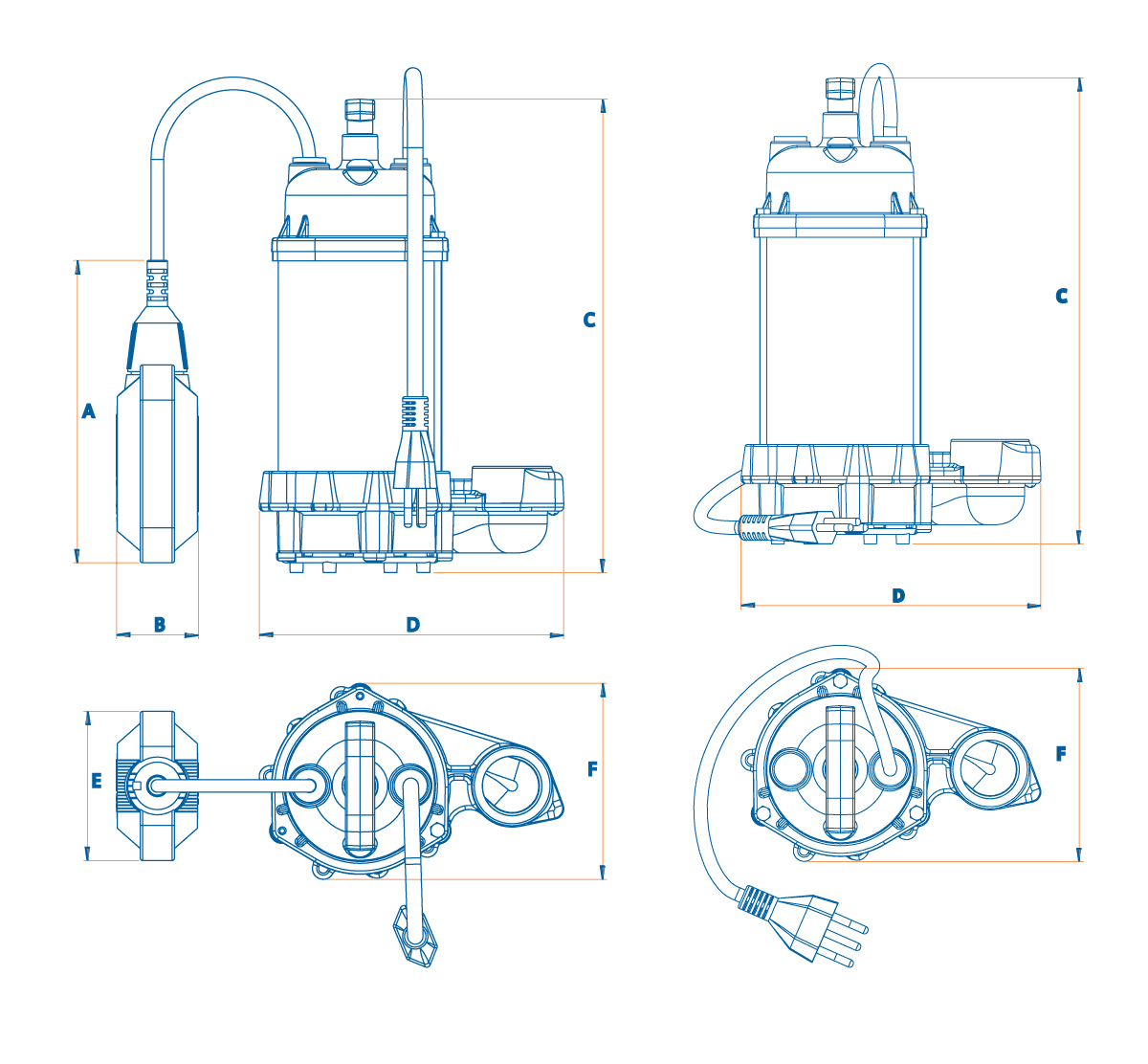

| Modelo | Pot. (cv) | Dimensional (mm) | Peso (kg) | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | |||
| Ultra® DS-4 AL | 1/12 | 155 | 42 | 243 | 156 | 77 | 100 | 3,3 |
